WinFACT-Soft-SPS

Leistungsumfang

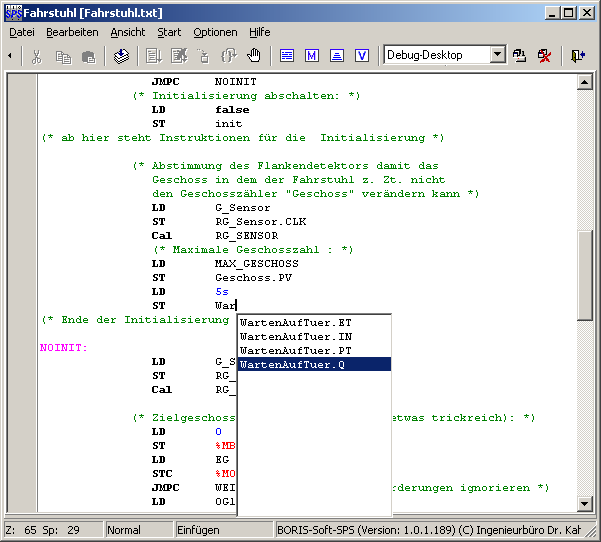

Bislang war es aufwändig, steuerungstechnische Aufgaben in WinFACT bzw. BORIS zu erledigen. Mit Hilfe der Soft-SPS kann diese Anforderung nun in standardisierter Form erfolgen. Die SPS enthält eine vollwertige integrierte Entwicklungsumgebung zur Eingabe der Anweisungsliste. Die wesentlichen Merkmale der Umgebung sind:

  • Syntaxhervorhebung
  • Intelligente automatische Codevervollständigung
  • Schneller Compiler
  • Debuggingmöglichkeiten wie Haltepunkte, Variablenauswertung und Aufspüren von Speicherveränderungen
  • Speichern von Ansichten

Der eingegebene Code wird kompiliert und ist entsprechend schnell. Die AWL-Befehle entsprechen denen der Norm IEC 61131-3, sind leicht verständlich und von der Bedeutung her konsistent. Durch die Standardfunktionsbausteine TP, TON, TOF, CTU, CTD und CTUD lassen sich mit wenig Aufwand Zähl- und Zeitfunktionen erstellen. Die Standardfunktionsbausteine R_TRIG und F_TRIG bieten Ihnen eine vorgefertigte Flankenerkennung.

Weitere Stichpunkte:

  • Definition von Ein- und Ausgangsvariablen sowie lokalen Variablen
  • Direkt adressierbarer Merkerspeicherbereich
  • Datentypen {BOOL, BYTE, INT, DINT, WORD, DWORD, REAL, TIME}
  • Operatoren zum Laden und Speichern {LD, LDN, ST, STN, STC, STCN}
  • Boolesche Operatoren {SET, RES, AND, OR, XOR, NOT, ANDN, …} und Vergleichsoperationen {LT, LT(, LE, LE(, EQ, EQ(, …}
  • Arithmetische Operatoren {ABS, NEG, MUL, MUL(, DIV, DIV(, MOD, LN, EXP, …}
  • Sprungfunktionen {JMPL, JMP, JMPC, JMPCN, RET, RETC, RETCN}
  • Schiebeoperationen {SHL, SHR, ROL, ROR}
  • Implizite Typkonvertierung
  • Explizite Typkonvertierung

Die SPS kann in zwei verschiedenen Betriebsarten benutzt werden (siehe nachfolgende Bildschirmgrafiken):

  • Als Stand-Alone-System mit interaktiver Ein- und Ausgabe von Variablen oder Datenaustausch über DDE, OPC, den Flexible Animation Builder oder z. B. A/D-D/A-Karten, USB-Module o. ä. Für diese Betriebsart ist KEINE Lizenz von BORIS oder anderen WinFACT-Modulen erforderlich!
  • Als Systemblock für das blockorientierte Simulationssystem BORIS

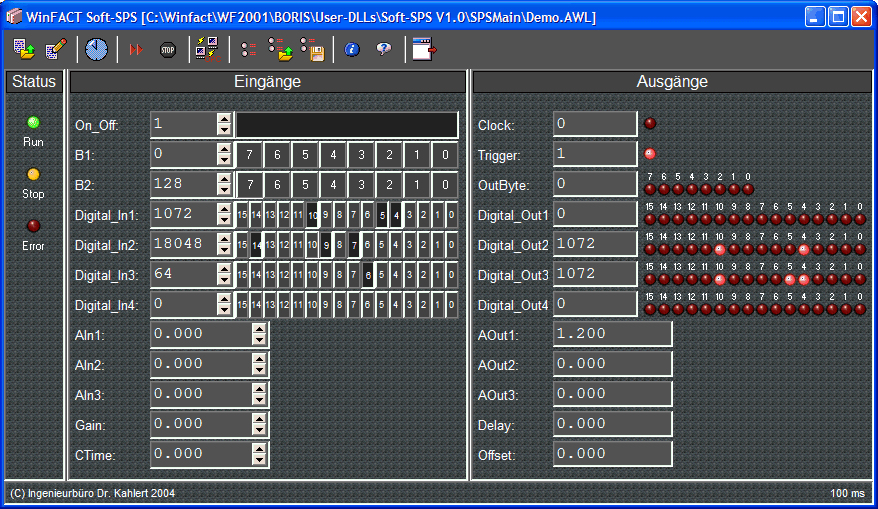

Bedienoberfläche der Stand-Alone-SPS. Ein- und Ausgabe von Daten erfolgt hierbei interaktiv
über entsprechende Bedien- bzw. Visualisierungselemente

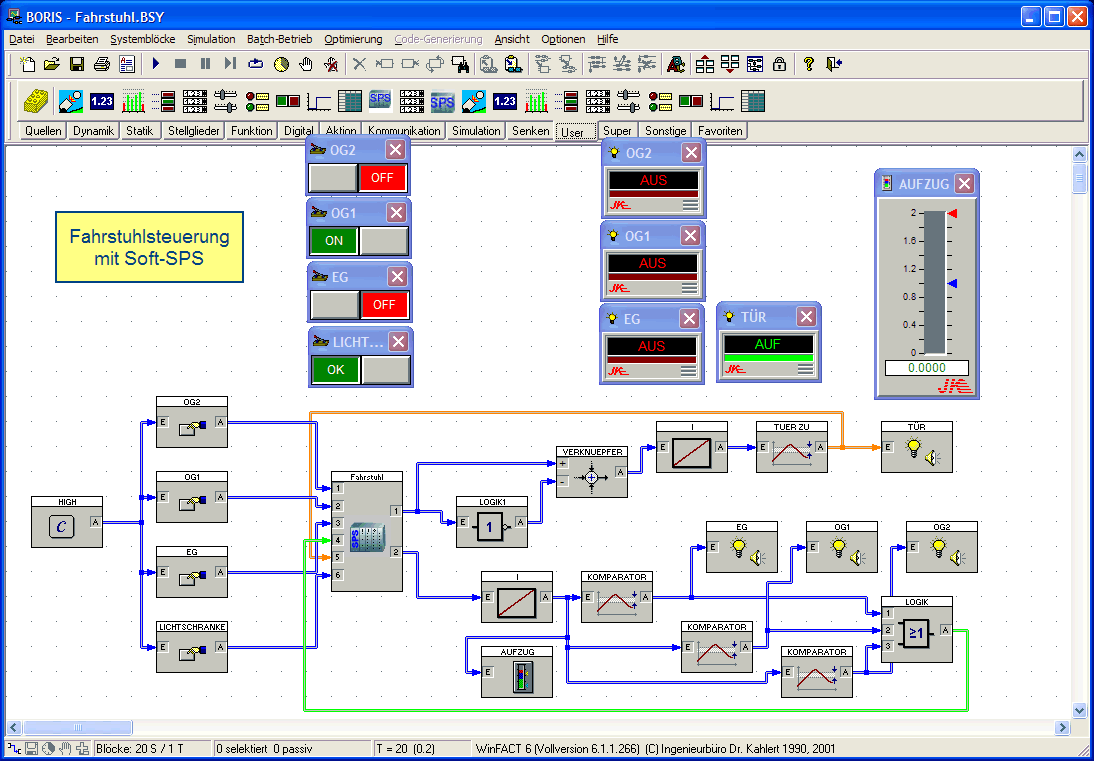

Nutzung der Soft-SPS unter BORIS (hier am Beispiel einer Fahrstuhlsteuerung)

Der Lieferumfang der Soft-SPS umfasst jeweils sowohl das Stand-Alone-System als auch den BORIS-Block. Weiterhin ist eine Vielzahl von speziellen Bedien- und Anzeigekomponenten eingeschlossen, die wie „normale“ BORIS-Blöcke benutzt werden können und eine besonders komfortable und anschauliche Datenein- und -ausgabe ermöglichen, sowie ein Logikanalysator (siehe nachfolgende Bildschirmgrafiken).

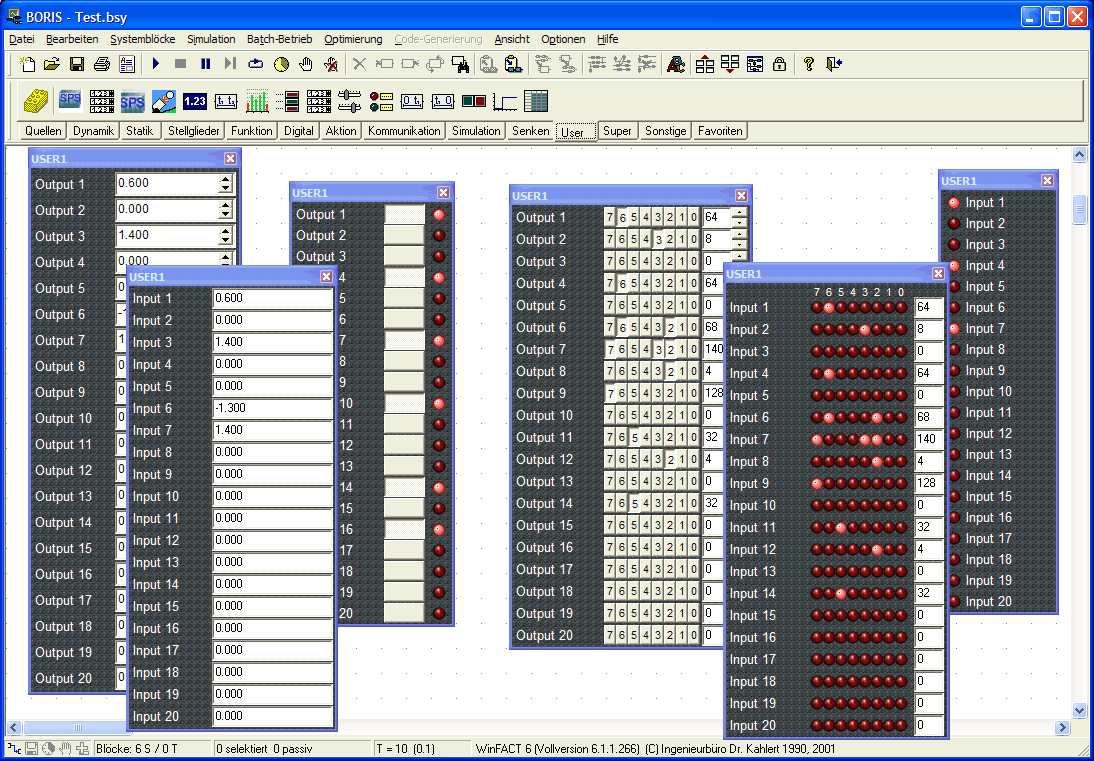

Soft-SPS-Bedien- und Visualisierungselemente

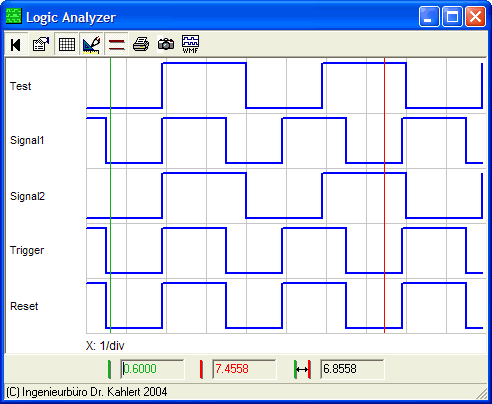

Logikanalysator

Zur Soft-SPS ist optional ein AWL-Konverter (Screenshot) verfügbar, der STEP 7-Projekte in Anweisungsliste (AWL) nach dem von der WinFACT-Soft-SPS unterstützten IEC 61131-Programmierstandard umsetzt, sodass der Anwender seine STEP 7-Programme unmittelbar übernehmen kann.

Neben der Vollversion (beliebig umfangreicher AWL-Code) steht speziell für Ausbildungszwecke auch eine preisgünstige Light Edition (maximal 50 Anweisungen) zur Verfügung. Da die Stand-Alone-SPS autark, d. h. auch ohne Vorhandensein anderer WinFACT-Module (wie BORIS) arbeitet, ist somit ein äußerst kostengünstiger Einstieg in die SPS-Technik möglich, der dann zu einem späteren Zeitpunkt bei Bedarf durch die Integration der Soft-SPS in die blockorientierte Simulationsumgebung BORIS „aufgewertet“ werden kann. Ergänzend dazu wird zur Einarbeitung in die SPS-Technik oder zu Schulungszwecken in Kürze ein regelungstechnisches Praktikum zum Thema „SPS-Technik und -Programmierung“ erhältlich sein.

Downloads

Demo-Version der WinFACT-Soft-SPS (als Stand-Alone-Version und BORIS-Block)
PowerPoint-Präsentation der WinFACT-Soft-SPS

Dokumentationen und Produktinformationen

Produktinformation „WinFACT-Soft-SPS“ (in Produktübersicht)

Preise

Professional Edition
Einzelplatzlizenz Industrie:EUR1.290,00
Studienlizenz:EUR1.290,00
Light Edition (max. 50 Instruktionen)
Einzelplatzlizenz Industrie:EUR750,00
Studienlizenz:EUR750,00

Preis(e) netto zuzüglich Mehrwertsteuer

Die aktuellen Preise aller Produkte entnehmen Sie bitte unseren Preislisten!
