Regelungstechnische Kompaktmodelle

Einzelmodelle & Modellpakete

Die Regelungstechnischen Kompaktmodelle stellen eine preisgünstige Alternative oder auch Ergänzung zu unserem regelungstechnischen Programmsystem WinFACT dar. Jedes Modell vereinigt dabei alle Bedien-, Visualisierungs- und Auswertefunktionen unter einer einheitlichen, kompakten Oberfläche. Alle Modelle sind Ready-to-use, d. h. ohne vorherige Konfigurierung, Parametrierung o. ä. einsatzbereit. Ein Wirk- bzw. Blockschaltbild erläutert jeweils den behandelten Prozess. Alle wesentlichen Größen und Parameter können auf einfache Weise z. B. über Schieberegler eingestellt und ihre Auswirkung unmittelbar in der Simulation überprüft werden. Balkendiagramme, numerische Anzeigen sowie Zeitverlaufsdiagramme stellen die erhaltenen Ergebnisse in übersichtlicher Form dar. Die integrierte Online-Hilfe liefert bei Bedarf Hintergrundinformationen über den zugrunde liegenden Regelkreis.

Jedes Regelungstechnische Kompaktmodell besteht aus zwei Teilmodellen:

der zugrunde liegenden Regelstrecke
dem zugehörigen geschlossenen Regelkreis

Das erste Teilmodell ermöglicht zunächst die Analyse der Regelstrecke, beispielsweise zur experimentellen Ermittlung der Streckenparameter. Dazu kann die Stellgröße jeweils über einen Schieberegler vorgegeben und über einen Schalter aktiviert werden. Das zweite Teilmodell ermöglicht dann die Untersuchung des geschlossenen Regelkreises bei Einsatz unterschiedlicher Reglertypen und -parameter.

Wesentlich dabei: Die Modelle sind stand-alone fähig, d. h. für ihre Nutzung ist keine WinFACT-Lizenz erforderlich!

Nachfolgende Galerie zeigt die zurzeit verfügbaren Kompaktmodelle (die Oberflächen wurden mit unserem Flexible Animation Builder erstellt).

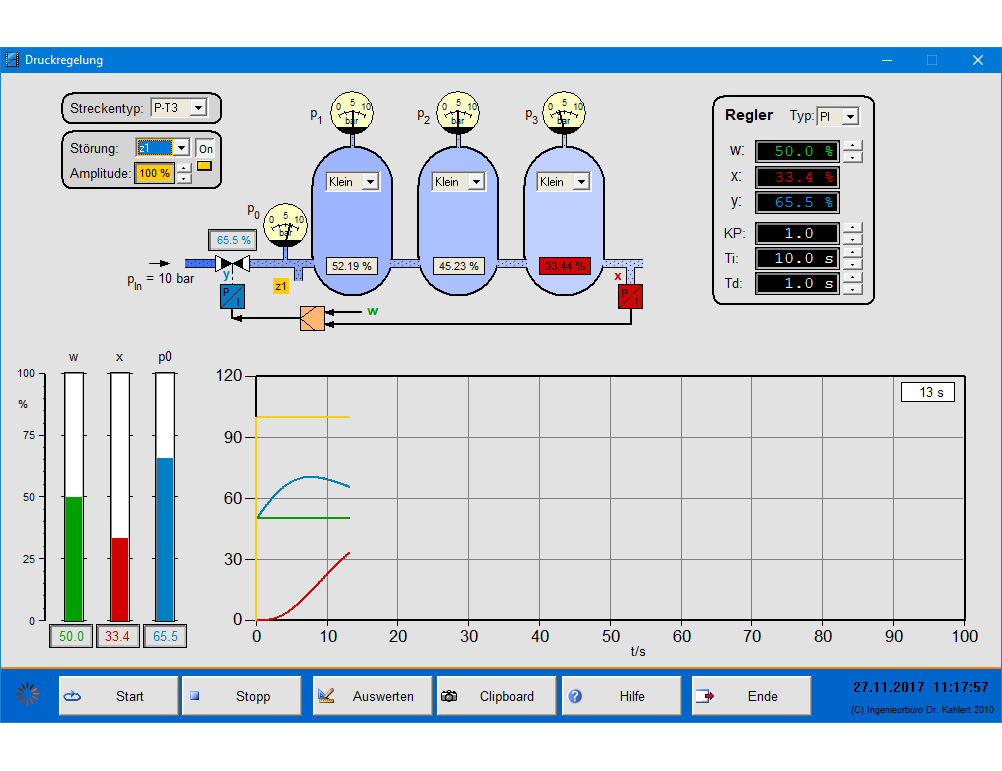

Druckregelung

Kaskade aus drei Druckbehältern

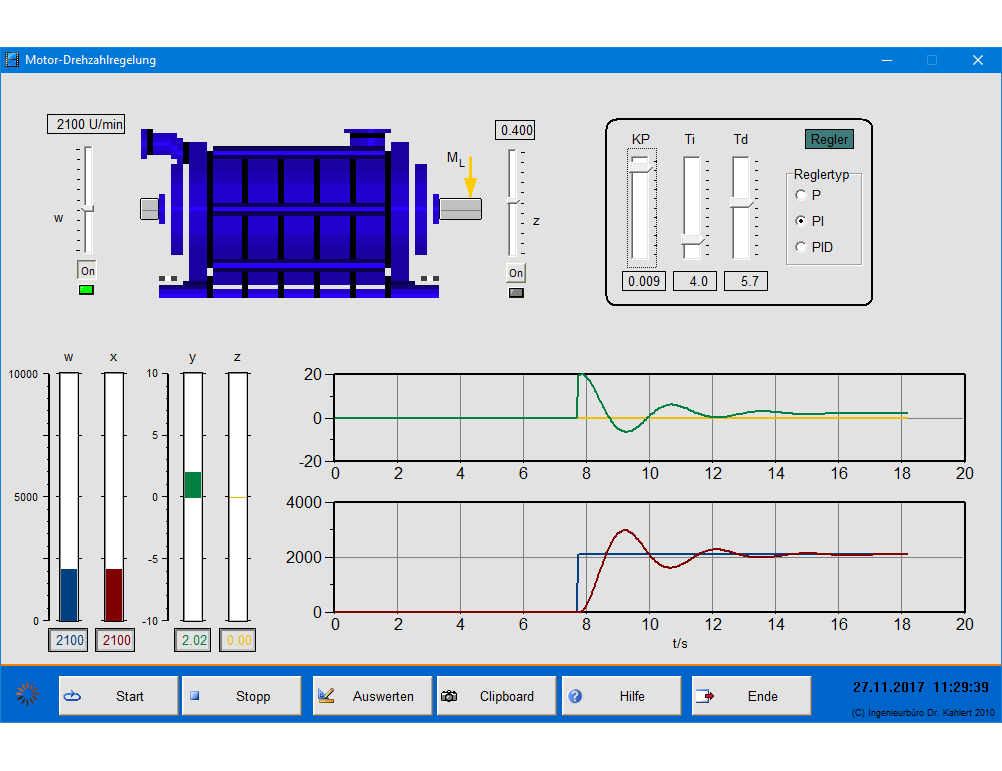

Motor-Drehzahlregelung

Drehzahlregelung eines Motor-Generator-Satzes

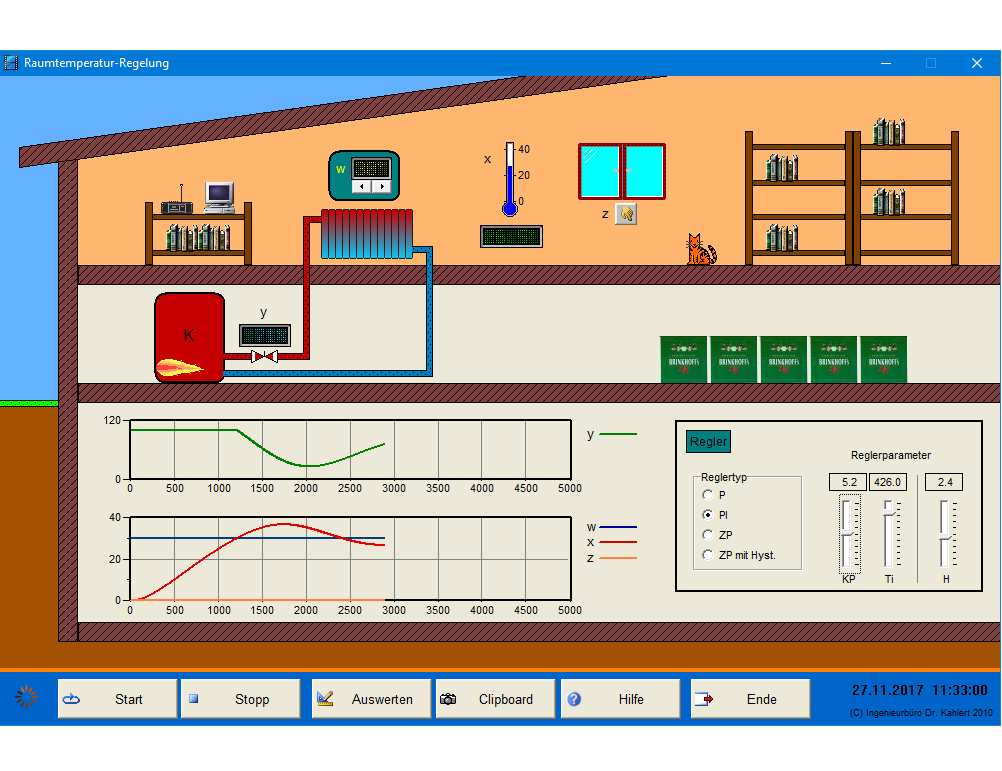

Raumtemperaturregelung

Temperaturregelung in einem Wohnraum

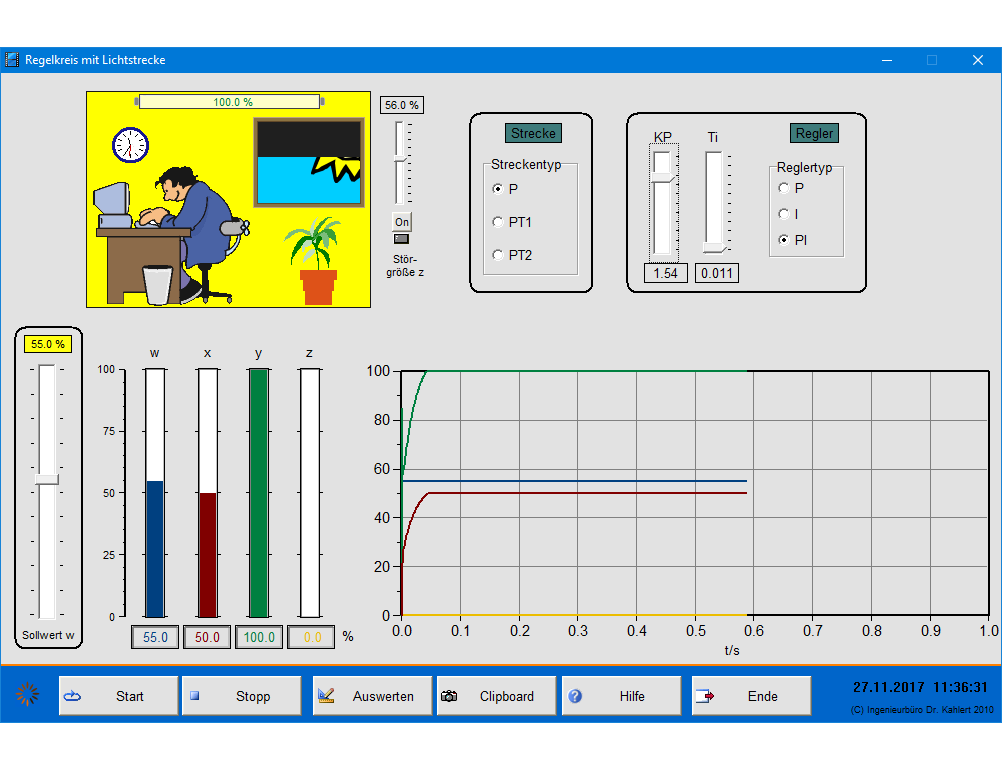

Lichtregelung

Lichtregelung in einem Wohnraum

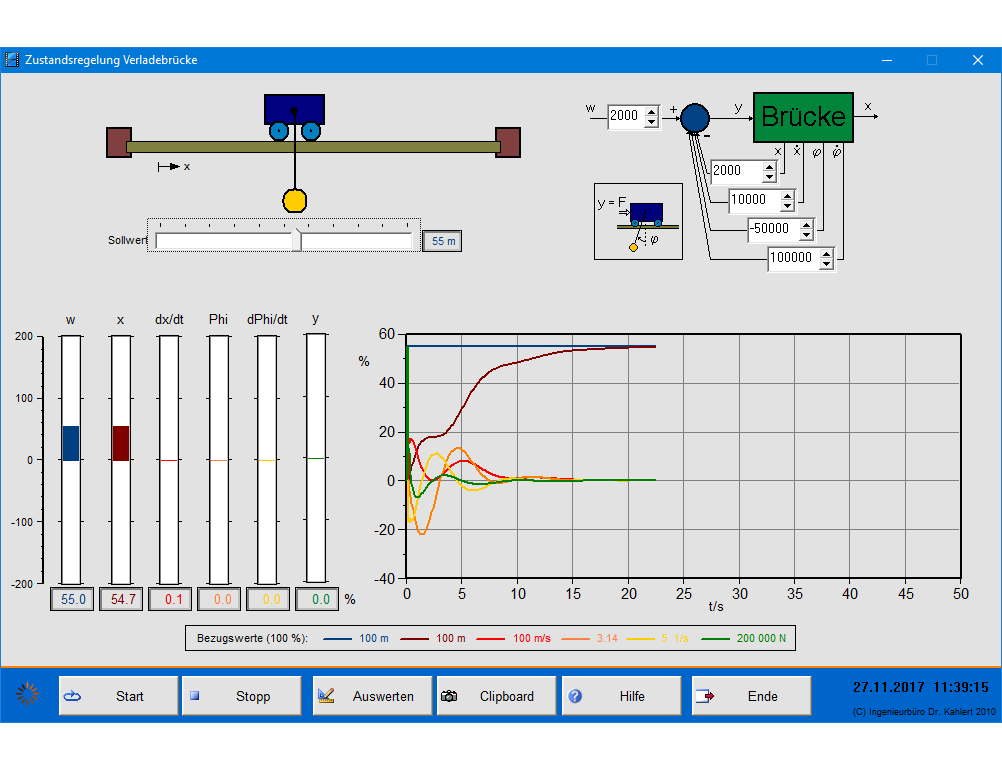

Verladebrücke

Zustandsregelung einer Verladebrücke

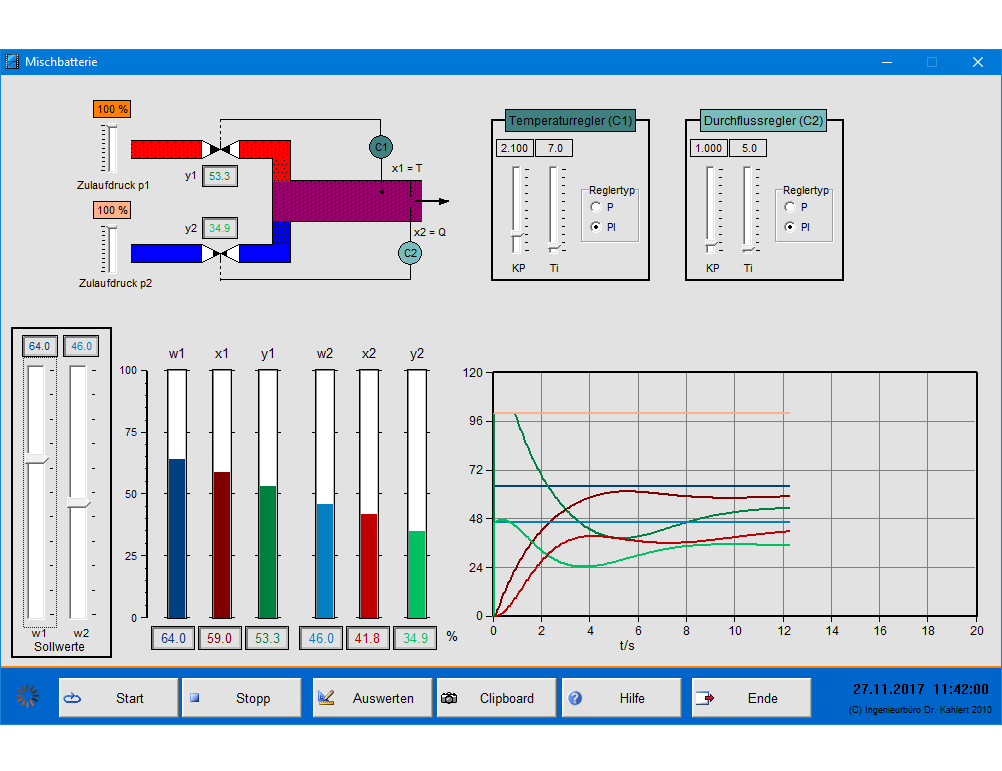

Mischbatterie

Beispiel für eine Mehrgrößenregelung

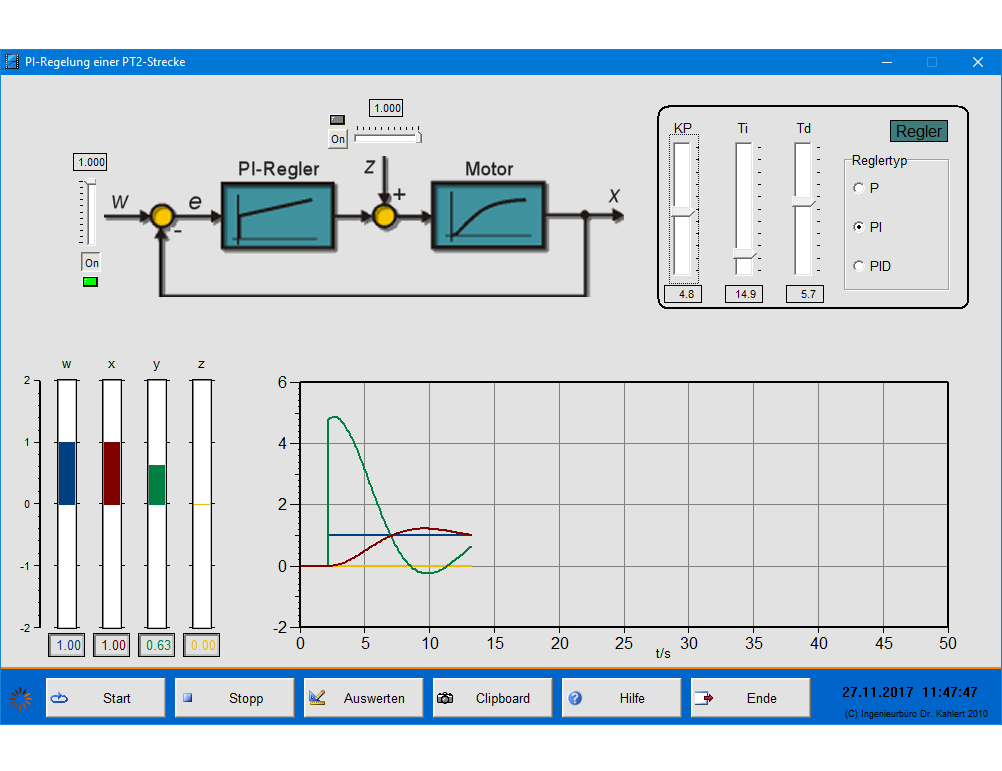

Regelung einer P-T2-Strecke

Regelung einer P-T2-Strecke mit unterschiedlichen Reglertypen

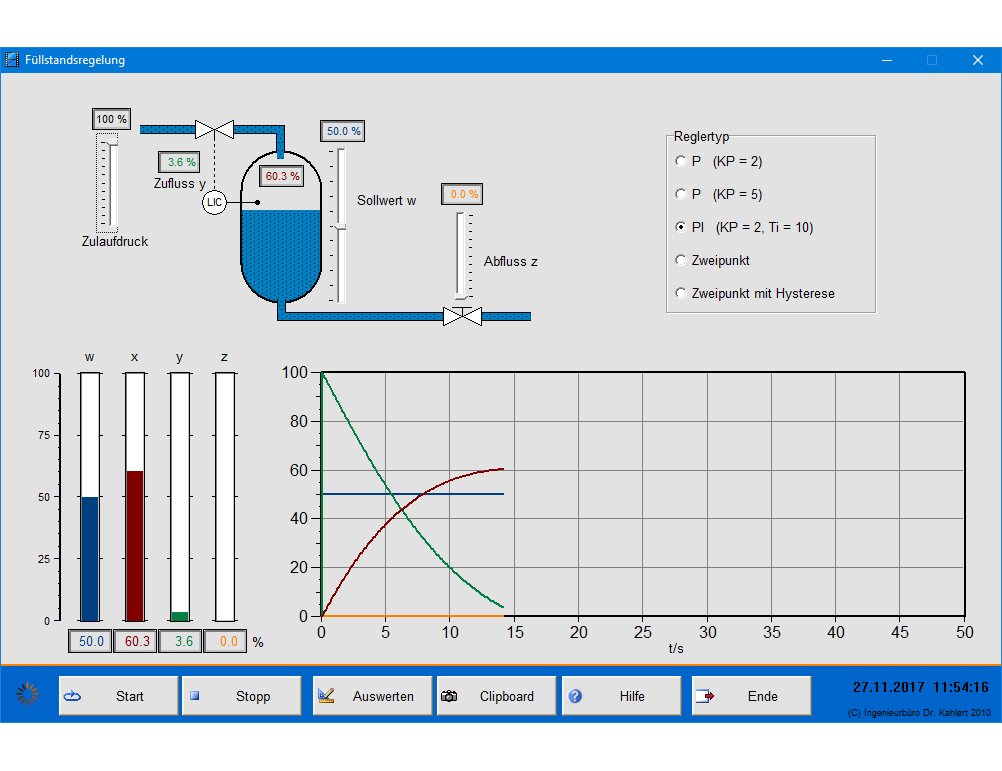

Ein-Tank-System

Füllstandsregelung eines Tanks

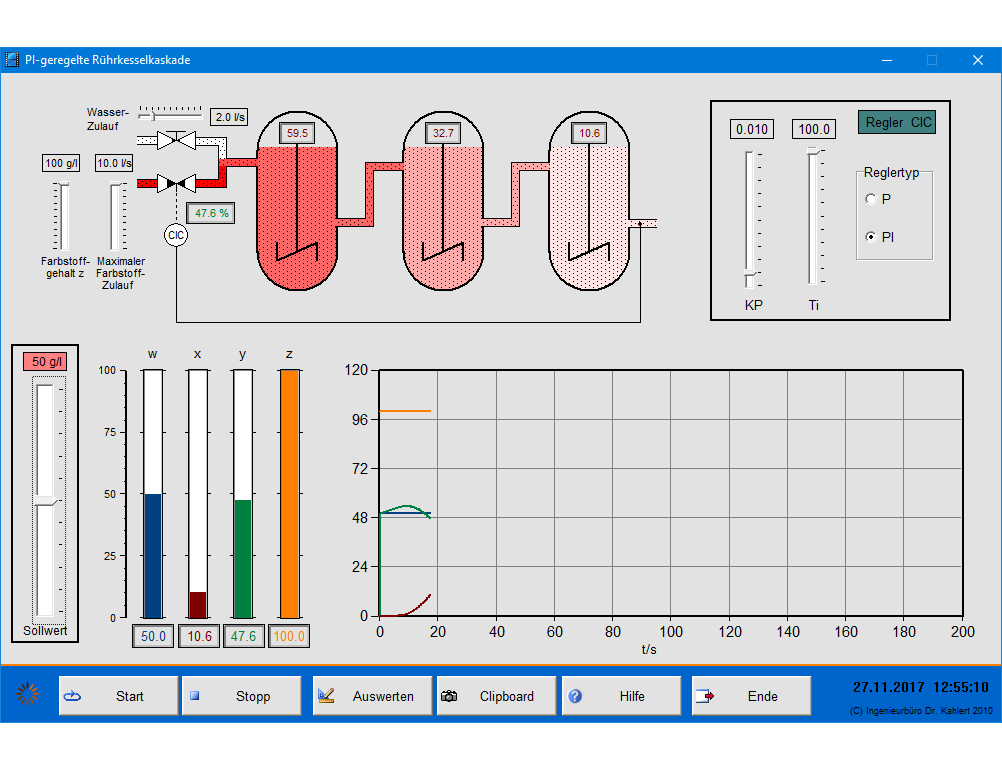

Rührkesselkaskade

Konzentrationsregelung an Kaskade aus drei Kesseln

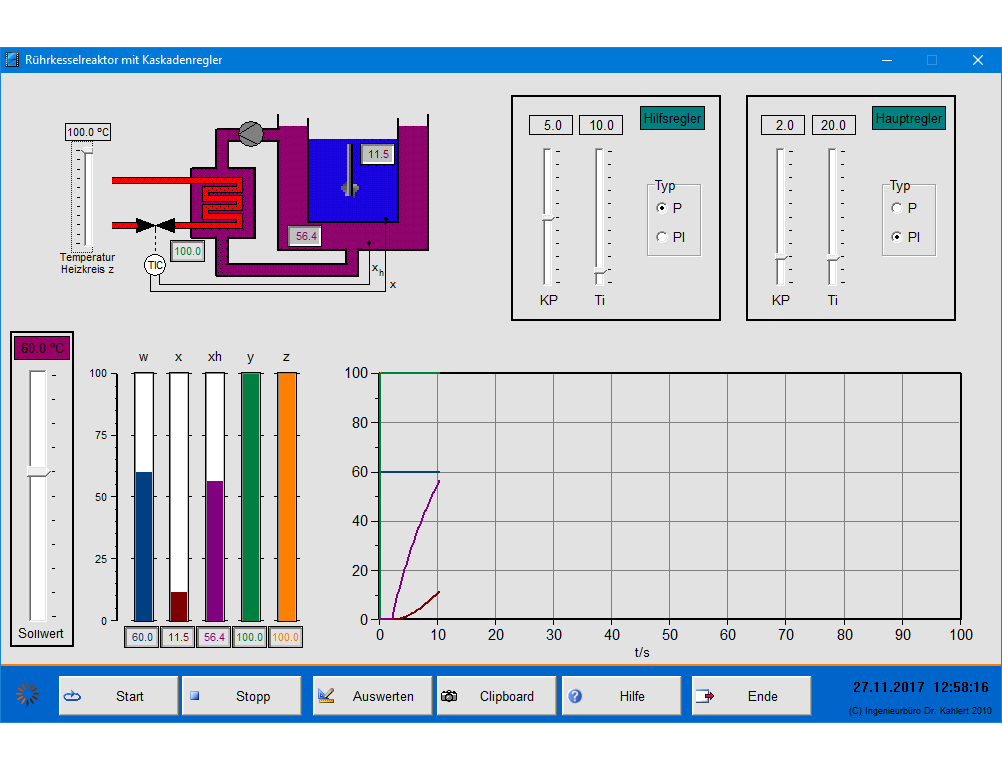

Rührkesselreaktor

Kaskaden-Temperaturregelung

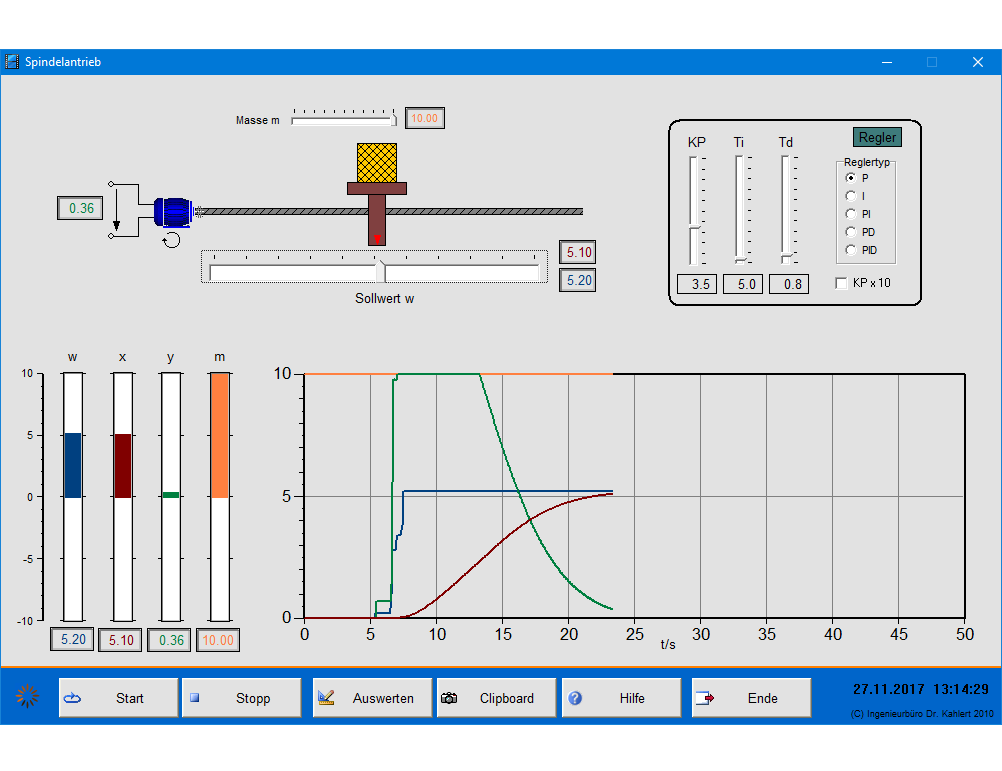

Spindelantrieb

Regelung einer Strecke ohne Ausgleich

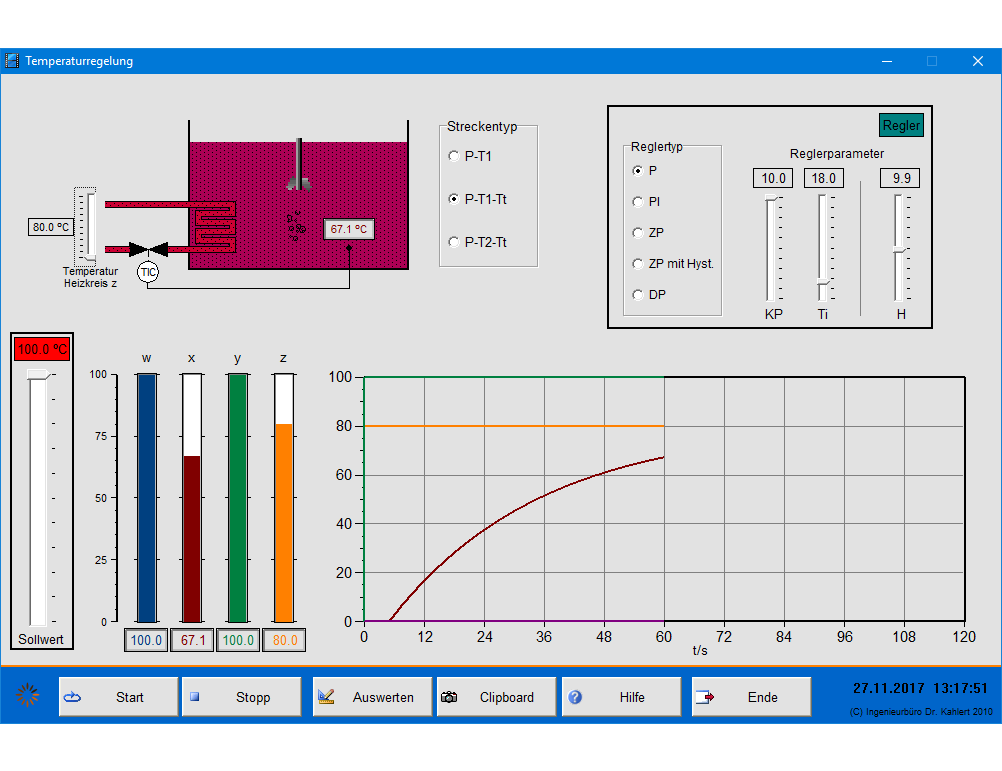

Temperaturregelung

Temperaturregelung mit 2-Punkt, 3-Punkt- und PID-Regler

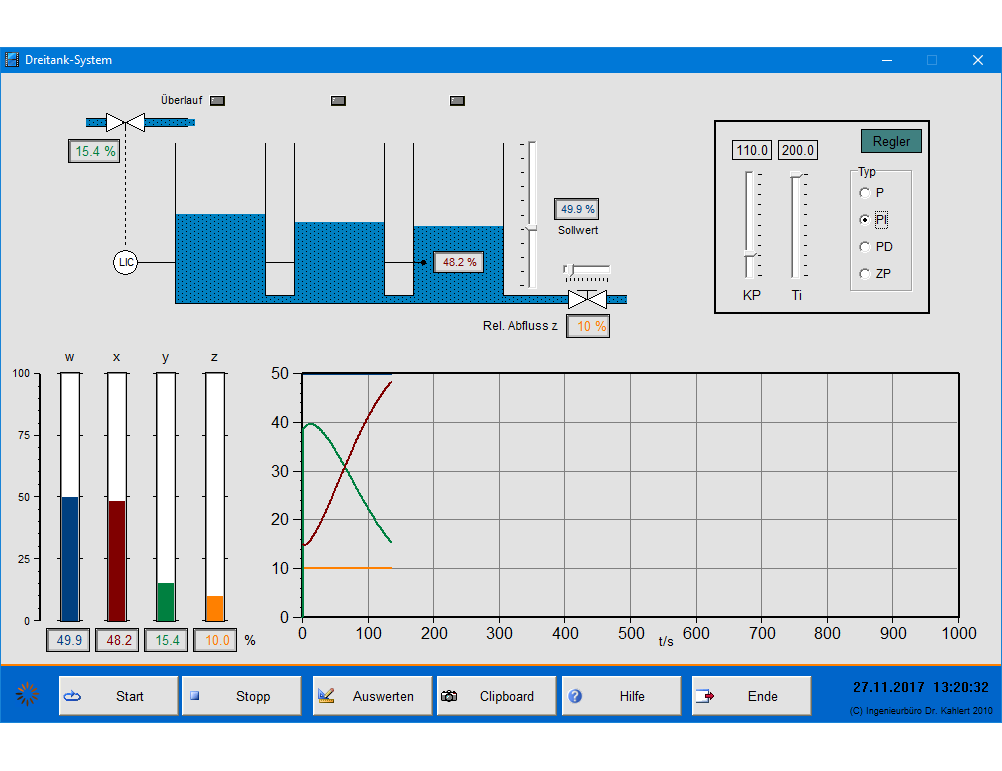

Dreitanksystem

Füllstandsregelung einer Tankkaskade

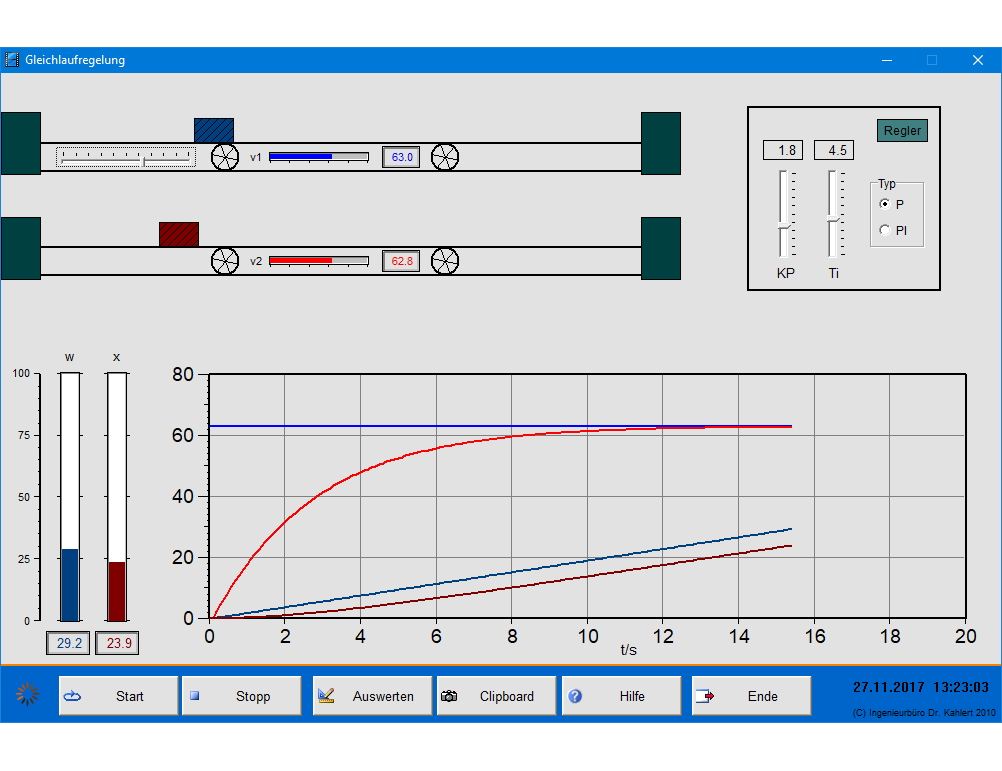

Gleichlaufregelung

Gleichlaufregelung zweier Paketbänder

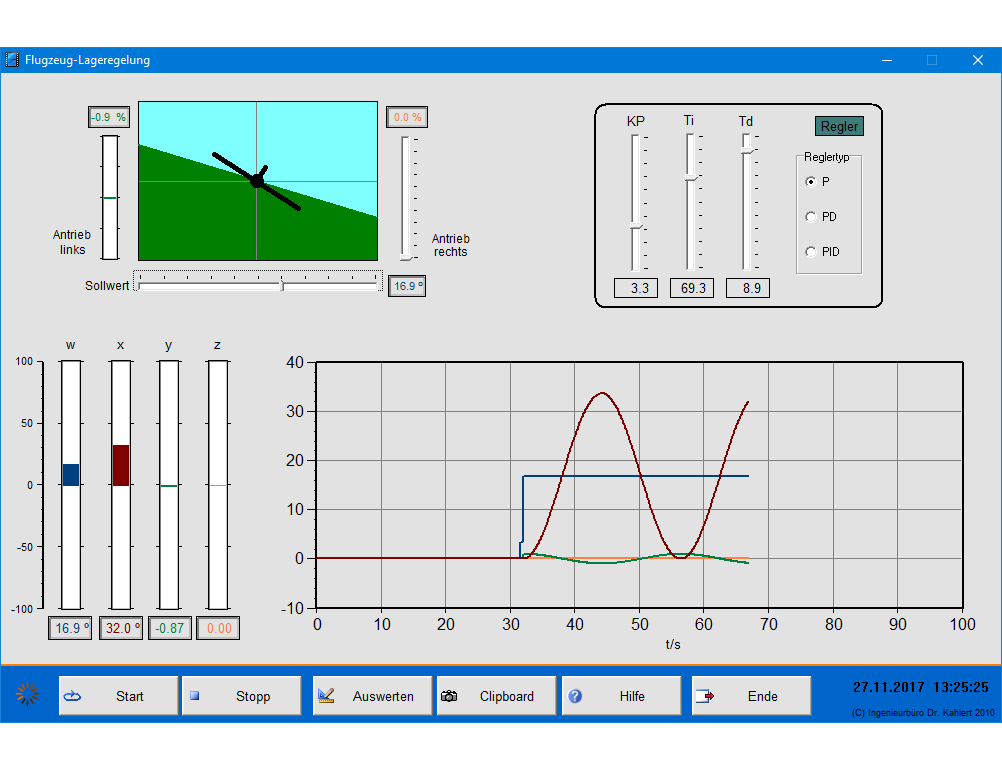

Flugzeug-Lageregelung

Lageregelung eines Flugzeugs (II-Strecke)

Eine Vielzahl weiterer Modelle sowie ausführliche Versuchsanleitungen befinden sich in Vorbereitung und werden in Kürze verfügbar sein. Gerne erstellen wir auf Anfrage auch Modelle nach Ihren konkreten Vorstellungen!
