System Identification Center für BORIS

Leistungsumfang

Das System Identification Center für das Blockorientierte Simulationssystem BORIS ermöglicht die automatische Identifikation linearer Systeme mit und ohne Ausgleich anhand ihrer Sprungantwort. Folgende Verfahren stehen dazu zur Verfügung:

  • Verfahren nach Küpfmüller für P-T1(-Tt)- bzw. I-T1(-Tt)-Strecken
  • Verfahren nach Strejc für P-T1(-Tt)- bzw. I-T1(-Tt)-Strecken
  • Verfahren nach Naslin für aperiodische P-T2(-Tt)- bzw. I-T2(-Tt)-Strecken
  • Wendetangenten-Verfahren für aperiodische P-T2(-Tt)- bzw. I-T2(-Tt)-Strecken
  • Verfahren der Zeitprozentkennwerte für P-Tn(-Tt)- bzw. I-Tn(-Tt)-Strecken

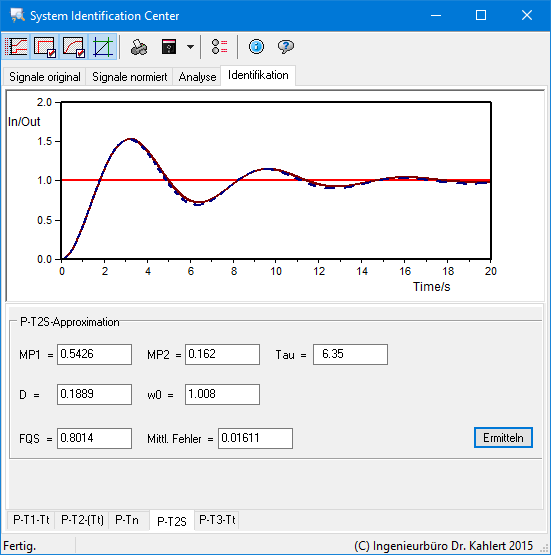

  • Verfahren für schwingfähige P-T2(-Tt)- bzw. I-T2(-Tt)-Strecken
  • Verfahren nach Thal-Larsen für P-T3(-Tt)- bzw. I-T3(-Tt)-Strecken

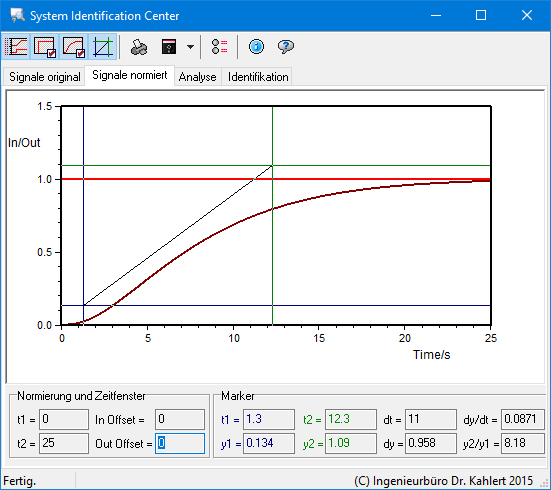

Ein- und Ausgangsgrößenverlauf können vor der Identifikation auf einen frei wählbaren Arbeitspunkt normiert und bei Bedarf auf ein Zeitfenster beschränkt werden.

Für die Streckenanalyse reicht es aus, dem System Identification Center-Systemblock die Streckenein- und -ausgangsgröße zuzuführen. Beide Größen können dann innerhalb des Entwurfsfensters vor dem Reglerentwurf auf einen frei wählbaren Arbeitspunkt normiert und bei Bedarf auf ein Zeitfenster beschränkt werden.

Einige weitere Leistungsmerkmale des Moduls:

  • Optionaler Steuereingang zur Triggerung der Datenaufnahme
  • Parallele Anzeige von Original- und normierten Daten
  • Messcursor in allen Ansichten (z. B. zum manuellen Anlegen und Ausmessen der Wendetangente oder der Dauerschwingung)
  • Freie Wahl des betrachteten Zeitfensters
  • Drucken und Speichern von Ergebnissen
  • Umfangreiche Online-Hilfe und Online-Dokumentation
  • Geeignet für alle WinFACT-Versionen ab WinFACT 98

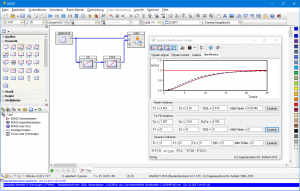

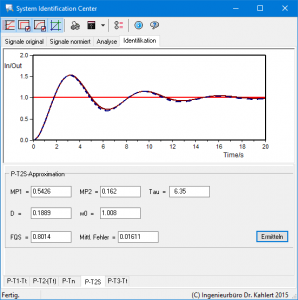

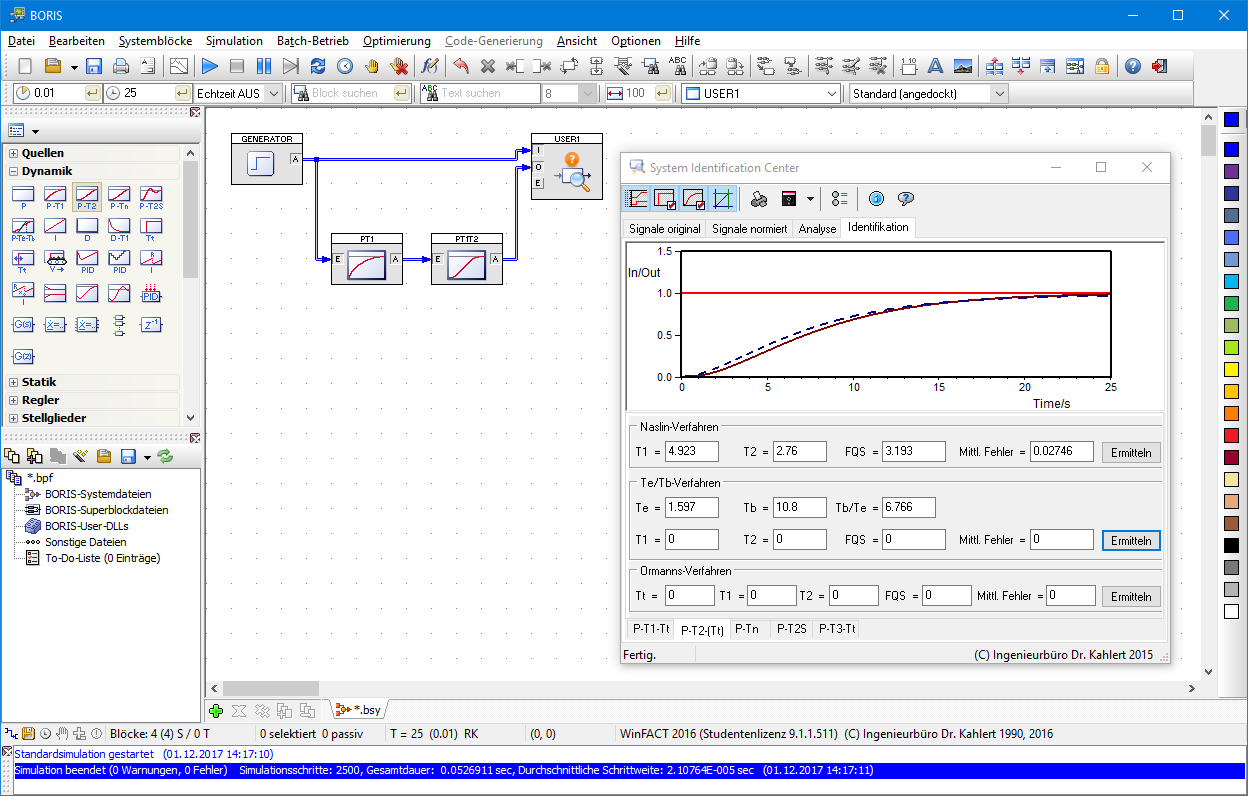

Nachfolgende Grafiken geben Ihnen einen ersten Eindruck von den Möglichkeiten des Moduls. Überzeugen Sie sich selbst und testen Sie die Demo-Version aus unserem Download-Bereich!

Seit WinFACT 2016 ist das System Identification Center standardmäßig im Lieferumfang aller WinFACT-Lizenztypen enthalten!

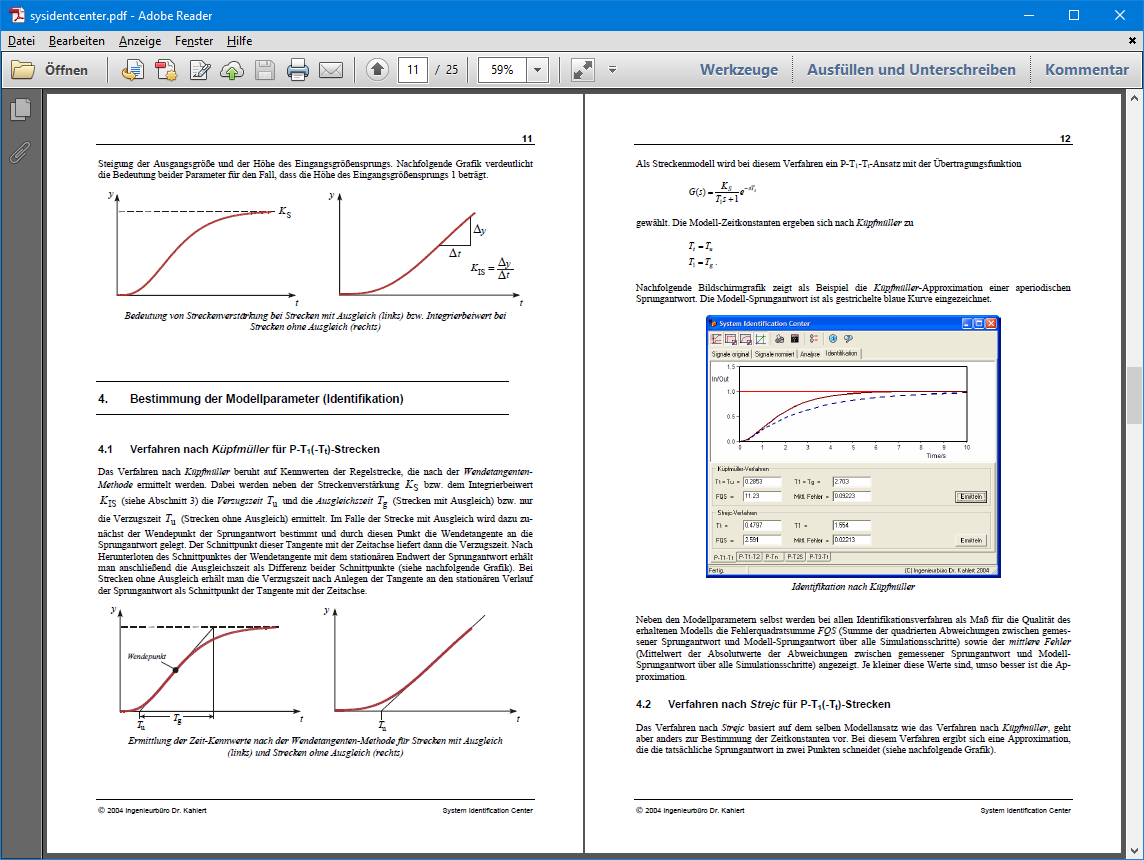

Dokumentationen und Produktinformationen

Produktinformation „System Identification Center“ (in Produktübersicht)
