Übersicht Hardware-Treiber

Verfügbare Treibertypen

Für das Blockorientierte Simulationssystem BORIS sind Hardware-Treiber für die unterschiedlichsten Einsatzzwecke verfügbar. Grundsätzlich muss unterschieden werden zwischen verschiedenen Typen von Hardware bzw. Treibern:

  • PC-Einsteckkarten, die direkt auf den PC-Bus zugreifen. Diese Karten eignen sich insbesondere auch für zeitkritische Problemstellungen.
  • Externen Hardwaremodulen, die z. B. über die serielle (RS232-) oder parallele Schnittstelle oder auch über USB oder Ethernet angesprochen werden. Hierzu zählen insbesondere auch SPS und busgekoppelte Hardwarebausteine.
  • Treiber für Automatisierungssysteme und SPS
  • Sonstige Treiber

Bitte beachten Sie, dass die nachfolgend aufgelisteten technischen Daten auf Herstellerangaben beruhen und ohne Gewähr weitergegeben werden. Die Liste der unterstützten Hardwarebausteine wird ständig erweitert; sofern sich die von Ihnen gewünschte Hardware noch nicht darunter befindet, fragen Sie bitte an!

Die Preise für die unten stehenden Treiber hängen von der jeweiligen Hardware sowie von der Anzahl der Arbeitsplätze ab. Treiber für die mit  gekennzeichneten Module können kostenlos aus dem Downloadbereich heruntergeladen werden. Die aktuellen Preise aller Produkte entnehmen Sie bitte unseren Preislisten!

Treiber für PC-Einsteckkarten/USB-Module

Karten- / ModultypHerstellerAnaloge EingängeAnaloge AusgängeDigitale EingängeDigitale AusgängeFreie dig. KanäleZähler
ADDI-DATA PA 310ADDI-DATA1660020
PCI 9118ADLINK1624400
AdvantechAdvantechalle Module werden vollständig unterstützt
DAC6214 (PCA900)Amira624400
DAC98 (PCA902)Amira828802
RTI-800/815Analog Devices1628800
08-0-39Bitzer Digitaltechnik8204240
Schetter BMCBMC Messsystemealle Module, die durch die BMCSAD-Schnittstelle unterstützt werden
DT 98xx USB-MessmoduleDATA TRANSLATIONalle Module werden vollständig unterstützt
8-Channel-DA-CardDecision Computer080000
PI-216Decision Computer1608803
PC 73CEagle Technology808800
ELV-ADA-8ELV (Selbstbau)880000
PADACIBES-Electronic828800
PCI-1202ICPDAS322161600
IED-ParaMioIED GmbH163161600
PCI-20098Intelligent Instr.16000162
PCI-20428W-xIntelligent Instr.1628801
200377W BoardIntelligent Instr.1608802
DAQ Board 2000IOTECH16200404
DAS16-330Keithley1604402
DAS-1601/1602Keithley16244242
DAC 416Kolter Electronic040200
IA100Locamation B. V.1680000
ME-30Meilhaus Electronic16400241
ME-300Meilhaus Electronic16400240
ME-3000Meilhaus Electronic16400323
PC 30AMeilhaus Electronic16400240
ME-46xxMeilhaus Electronicalle Module werden vollständig unterstützt
ME-PCard 24diMeilhaus Electronic804400
ME-PCard 24di/12diMeilhaus Electronic804400
ME-PCard 24/16diMeilhaus Electronic804400
PC-30DS4Meilhaus Electronic1640080
Wasco ADIODA-12 ExtendedMesscomp Datentechnik32400243
Wasco ADIODA-12 LAPMesscomp Datentechnik8100243
Wasco ADIODA-12 StandardMesscomp Datentechnik16200243
Wasco ADIODA-PCI12 LAPMesscomp Datentechnik8100243
Wasco ADIODA-12 Low CostMesscomp Datentechnik8000243
ADIODA-PCIF12/extendedMesscomp Datentechnik641161603
National InstrumentsNational Instrumentsnahezu alle Module werden unterstützt

Treiber für andere Karten / Module programmieren wir auf Anfrage!

Treiber für weitere externe Module

Für die nachfolgenden Standard-Hardwaremodule bieten wir vorkonfektionierte BORIS-Treiber an, die sich unmittelbar und ohne weitere Programmierung wie normale BORIS-Systemblöcke in die Simulationsstruktur einbinden lassen:

Modul-TypHersteller / LieferantAnschluss
ADAM-ModuleAdvantechRS-232 / Ethernet
Arduino-Board ArduinoUSB / Ethernet
LabMap®-Softwarebuscbb-Software GmbH-
8-fach-Relaiskarte seriellCONRAD ElectronicRS-232
TopMessage-SystemDELPHINRS-232
COMENIUS-InterfaceELWE-LehrsystemeRS-232
EasyPortFesto Didactic GmbH & Co. KGCOM-Port / USB
ROBO InterfacefischertechnikRS-232 / USB
ROBO TX Controller fischertechnikBluetooth / USB
HB627 H-TronicUSB
ISM-ModuleGantnerRS-232
UDAS 1001-E SeriesIntelligent InstrumentationParallel
DAQ BOOK-SerieIOtechParallel
LabJack U3LabJack CorporationUSB
LabJack U12LabJack CorporationUSB
CASSY- und COM3LAB-SystemLD Didactic GmbHUSB / RS-232
ProTrain, UniTrain, Universeller digitaler ReglerLucas-Nülle GmbHUSB / RS-232
ME-RedLab-SerieMeilhaus Electronic GmbHUSB
EXDUL/XMOD-USB-ModuleMesscomp Datentechnik GmbHUSB
Centurio-Feldbus-ModuleMKFCSEthernet
myAVR MK2 MyAVRUSB
myDAQNational InstrumentsUSB
PMD-SeriePlug-In Electronic GmbHRS-232
AVR-Net-IO-Board POLLIN ELECTRONIC GmbHRS-232 / Ethernet
Bluetooth-I/O-Board MFC 4422-DC/EMReichelt ElektronikBluetooth
TinkerForge Module TinkerForgeUSB
USB Interface Board K8055 Velleman Components NVUSB
USB Interface Board K8061Velleman Components NVUSB
Raspberry PI LAN / WLAN

Treiber für die mit  gekennzeichneten Module können kostenlos aus dem Downloadbereich heruntergeladen werden.

Treiber für Automatisierungssysteme und SPS

Treiber für CAN-Bus

Für den besonders in der Automobilindustrie verbreiteten CAN-Bus steht jetzt ein BORIS-Treiber zur Verfügung, zunächst für die umfangreiche Palette an PC-CAN-Interfaces der Firma PEAK-System in Darmstadt. Der Treiber ermöglicht die komfortable Signalkonfigurierung und das Lesen und Schreiben beliebiger Signale.
Unser Video demonstriert den Einsatz des Treibers in Verbindung mit dem PCAN-MicroMod Evaluation Kit von PEAK-Systems.

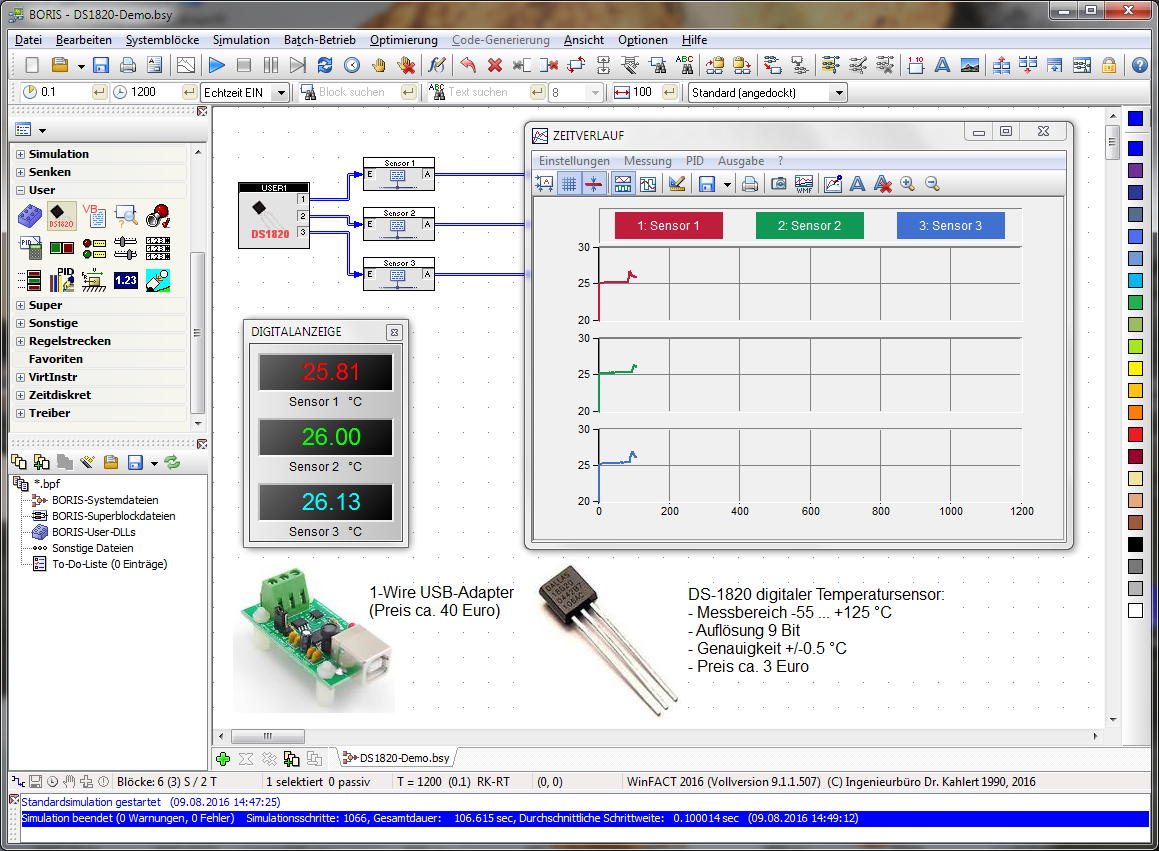

Treiber für 1-Wire-Temperatursensor DS1820

Unser BORIS-Treiber für die 1-Wire-Temperatursensoren der DS1820-Baureihe ermöglicht die einfache Realisierung komfortabler und kostengünstiger Temperaturerfassungen und -auswertungen. Der Treiber unterstützt sowohl den Standardsensor DS18S20 als auch den Sensortyp DS18B20 mit programmierbarer Auflösung von 9, 10, 11 oder 12 Bit. Ein Video zeigt, wie es geht.

Treiber für AS-Interface-Netzwerk

Zum Anbinden von BORIS an ein AS-Interface-Netzwerk bieten wir unseren ASiConnect-Treiber an. Die Schnittstelle zu den Sensor- und Aktor-Slaves bildet der M-4 Master der Firma ICS GmbH.

Treiber für CONRAD-Digitalmultimeter

In Industrie und Ausbildung wegen ihres guten Preis-/Leistungsverhältnisses weit verbreitet sind die Digitalmultimeter der Firma CONRAD-Elektronik. Die Typen MS 9160, 3850 M, 3860 M, 4660 M, GDM 704/705, ME-22, ME-32, ME-42, VC 635, VC 655, VC 350, 4660 A, VC 820 und VC 840 besitzen eine serielle Schnittstelle zur Verbindung mit einem PC, sodass sich die Messdaten auch softwaremäßig erfassen lassen. Für alle genannten Typen sind preisgünstige BORIS-Treiber verfügbar, die die Messdatenerfassung, -visualisierung und -weiterverarbeitung ohne jegliche Programmierung ermöglichen. Dabei können (je nach Anzahl auf dem PC verfügbarer COM-Ports) bis zu vier Multimeter parallel betrieben werden. Einzelheiten zur Leistungsfähigkeit der einzelnen Multimetertypen finden Sie auf der Website der Firma CONRAD unter www.conrad.de.

Videos

Nutzung von I/O-Modulen unter BORIS am Beispiel des Velleman K8055-USB-Boards
Treiber für PCAN-MicroMod Evaluation Kit von PEAK-Systems
Treiber für 1-Wire-Temperatursensor DS1820
