Lehrprogramm SIM-Trainer

Leistungsumfang

Der SIM-Trainer ist ein primär für die Ausbildung konzipiertes Programm zum Erlernen des Umgangs mit Sprungantworten einfacher und zusammengesetzter Systeme und zur Analyse der Systemdynamik. Dazu können beliebig viele lineare Standardglieder (P-, PT1-, PT2-Glied etc.) zu einer Reihenschaltung kombiniert und die Sprungantworten aller Einzelglieder sowie des zusammengesetzten Systems (Reihenschaltung der Einzelglieder und/oder zugehöriger geschlossener Regelkreis) in vielfältiger Form dargestellt werden. Darüber hinaus können charakteristische Kennwerte ermittelt werden, die eine Beurteilung der Systemdynamik ermöglichen.

Die wichtigsten Leistungsmerkmale des Programms in Stichpunkten:

  • Darstellung der Sprungantworten aller Einzelglieder, des zusammengesetzten Systems und/oder des zugehörigen geschlossenen Regelkreises
  • Eingabe und Parametrierung der Einzelglieder über komfortable Dialoge und Schieberegler
  • Hinzufügen und Löschen von Einzelgliedern
  • Laden und Speichern von Systemen
  • Automatische Ermittlung von Kenngrößen zur Systemanalyse (Anschwingzeit, Einschwingzeit, Überschwingweite)
  • Auf Wunsch Anzeige von Hilfslinien zur grafischen Systemanalyse
  • Wahlweise automatische oder manuelle Skalierung
  • Komfortable Messfunktion
  • Speichern von Sprungantworten zur Weiterverarbeitung in anderen WinFACT-Modulen
  • Freie Wahl von Strichstärken, Kurvenfarben und Raster
  • Automatisches Speichern aller Einstellungen nach Programmende
  • Online-Hilfe

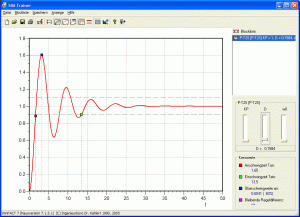

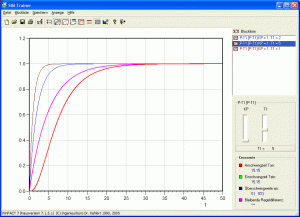

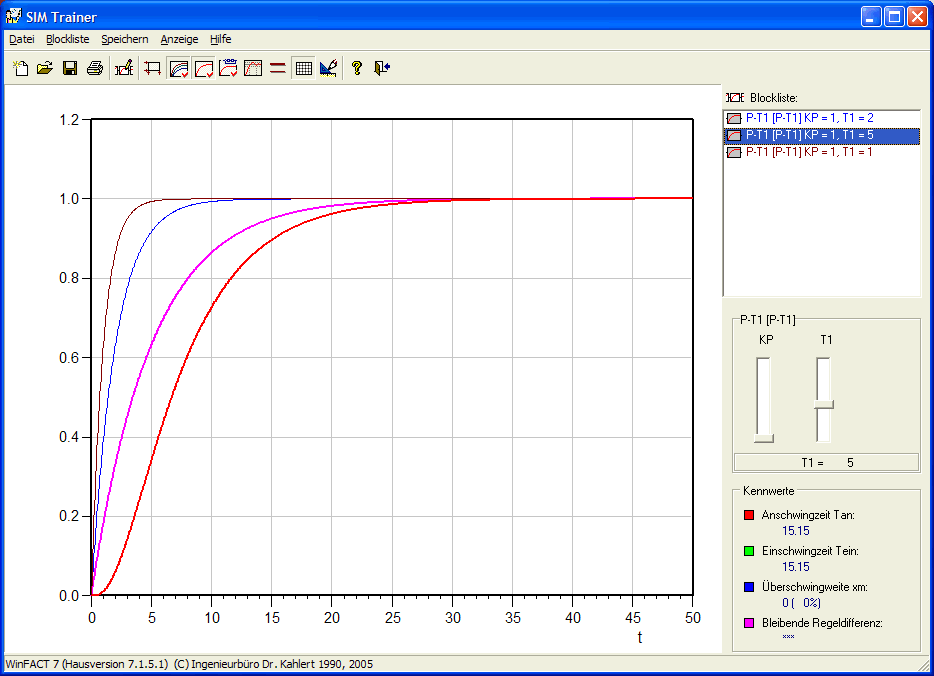

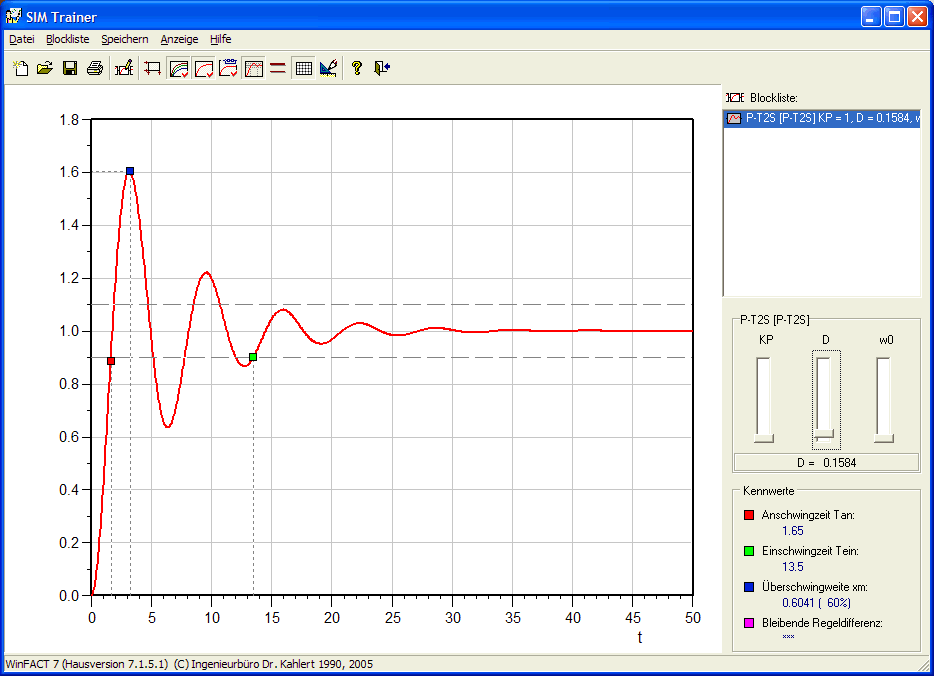

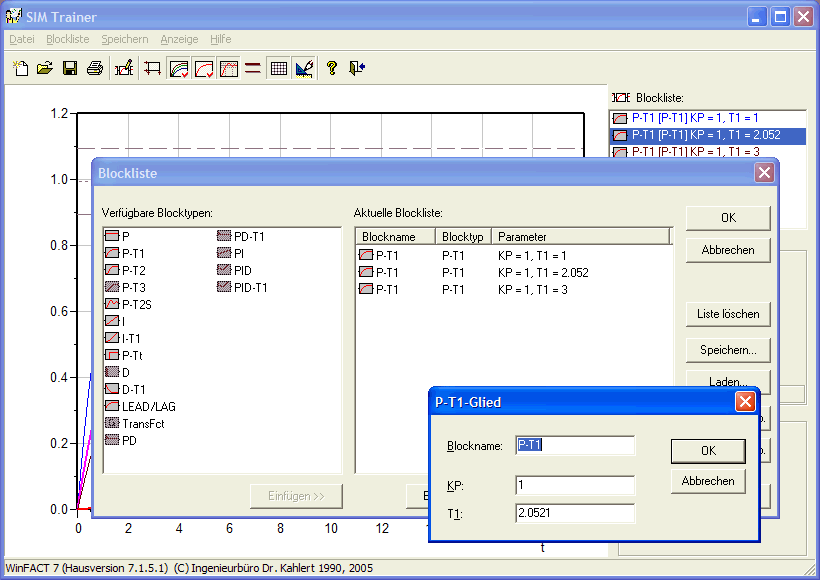

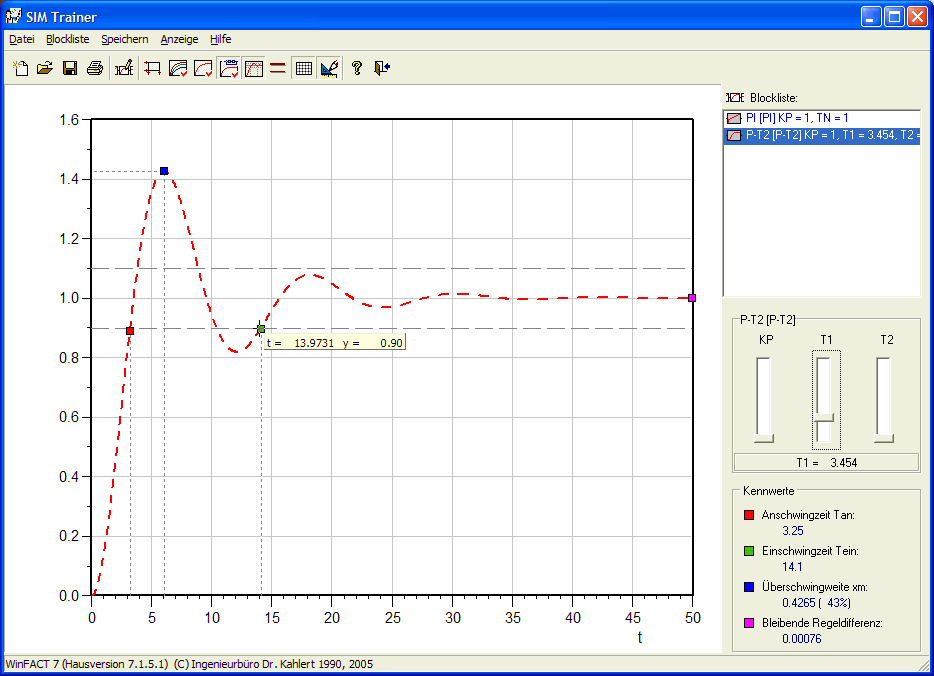

Nachfolgende Grafiken geben einen Überblick über die vielfältigen Darstellungsmöglichkeiten des SIM-Trainers (zur Vergrößerung der Ansicht Grafiken bitte anklicken):
