Modell „Smart Car“ (Fahrzeugautomatisierung)

Leistungsumfang

Übersicht

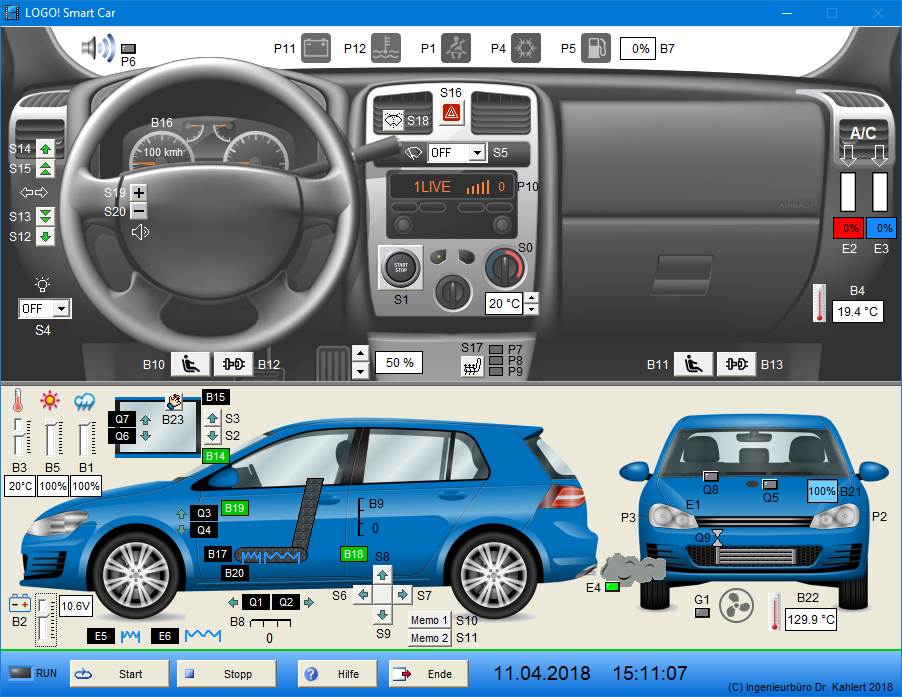

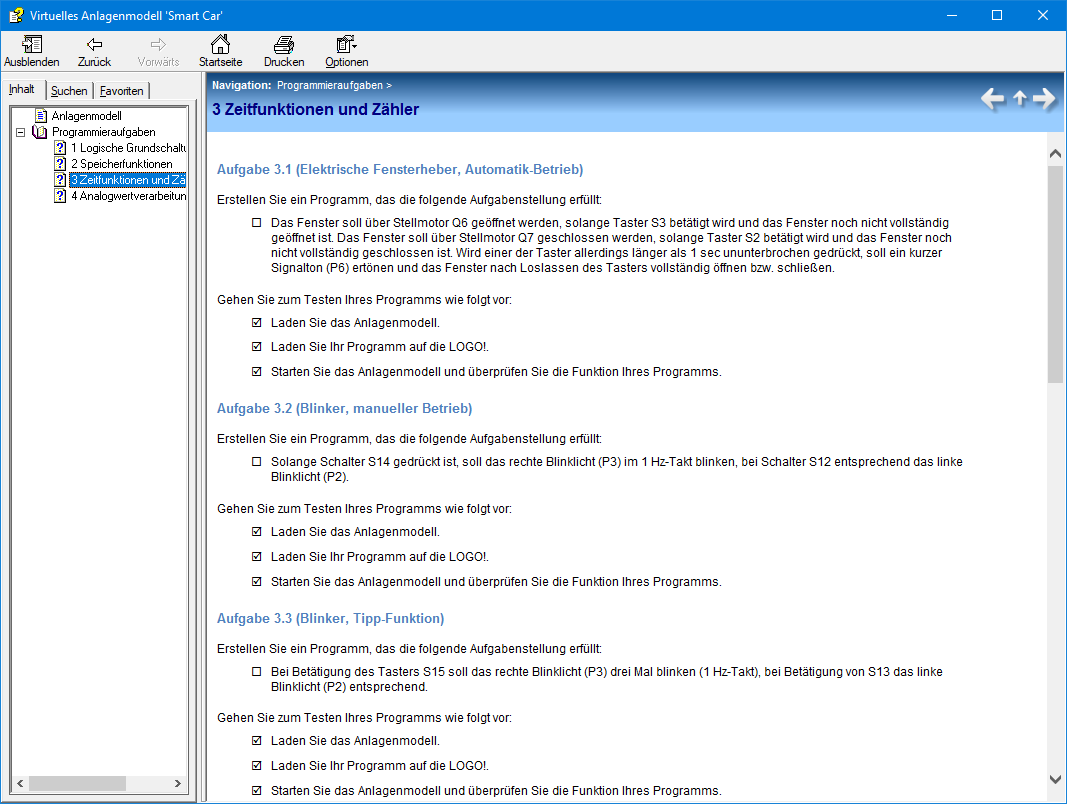

Moderne PKW bieten bereits in der untersten Preisklasse mittlerweile eine Vielzahl von Leistungsmerkmalen, die zentral vom Steuergerät des Wagens übernommen werden und das Fahrzeug zunehmend automatisieren. Unser virtuelles Anlagenmodell „Smart Car“ ermöglicht eine Vielzahl von Experimenten zu dieser Thematik. Das Modell mitsamt allen Sensoren und Aktoren läuft dabei auf dem PC und kommuniziert über das Ethernet-Kabel per TCP/IP mit der SPS (z. B. einer Siemens LOGO!). Insgesamt etwa 80 Sensoren und Aktoren schaffen dabei eine ausgesprochen realitätsnahe Nachbildung und ermöglichen eine nahezu unerschöpfliche Anzahl von Experimenten, ohne dass irgendwelche zusätzliche Hardware erforderlich wäre. Unser Einführungsvideo demonstriert einige der Möglichkeiten des Anlagenmodells. Zum Lieferumfang des Modells gehört eine Sammlung von über 30 typischen Programmieraufgaben mit entsprechenden Lösungsvorschlägen. Das Anlagenmodell ist zurzeit für die Siemens LOGO! 0BA8, die S7-1200 sowie den Arduino verfügbar.

Beschreibung des Anlagenmodells

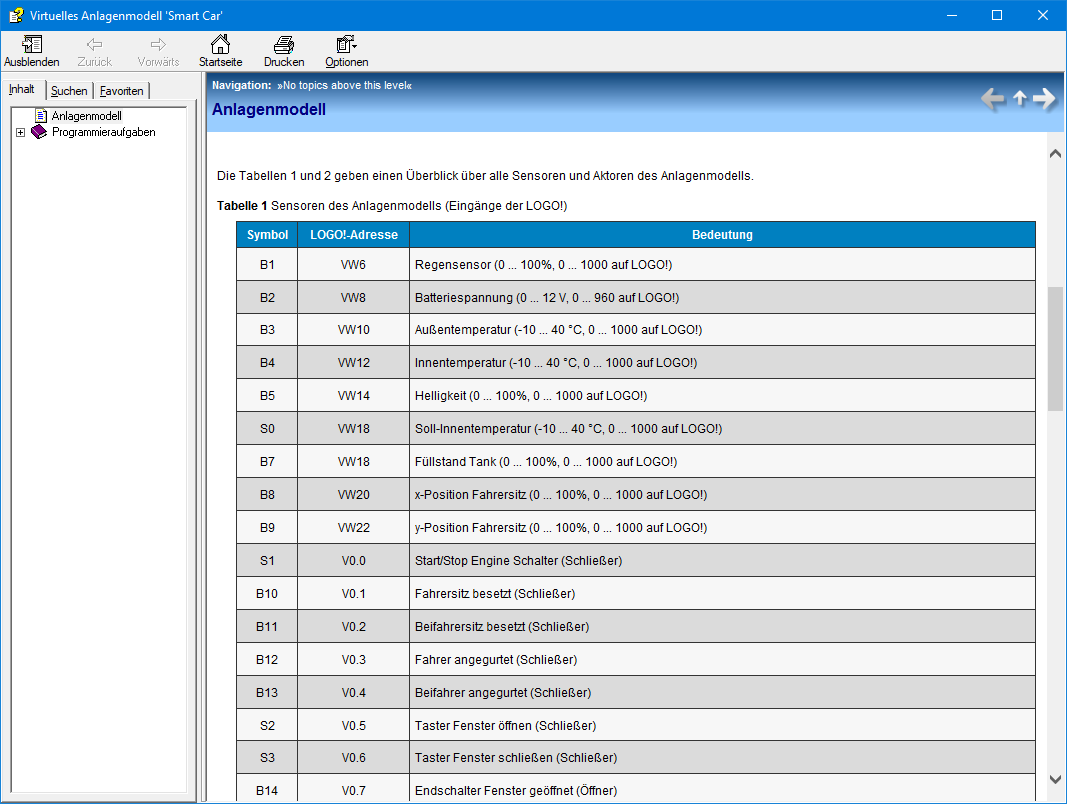

Das Modell weist u. a. folgende Systemkomponenten auf:

  • Motor-Start-/Stopp-System
  • Blinker mit verschiedenen Betriebsarten
  • Warnblinklicht
  • Mehrstufiger Scheibenwischer mit Automatikmodus und Spritzdüse
  • Elektrischer Fensterheber mit Klemmschutz
  • Fahrtlicht mit Automatikfunktion
  • Sitz- und Gurtsensoren
  • Radio mit Lautstärkeanpassung
  • Diverse Warnlampen und akustische Signalgeber
  • Analogwerterfassung (z. B. von Helligkeit, Außen- und Innentemperatur, Kühlwassertemperatur, Regensensor, Batteriespannung, …)
  • Elektrische Sitzverstellung mit Memo-Tasten
  • Mehrstufige Sitzheizung
  • Kühlwasser-Temperaturregelung
  • Klimaautomatik mit Heiz-/Kühlfunktion

Videos

Virtuelles Anlagenmodell „Smart Car“ für Siemens LOGO!

Weiterführende Links

Virtuelle Anlagenmodelle für Logo-Kleinsteuerungen (Horst Möbus, Elektropraktiker 11 14)

Preise

EUREUREUREUR
Anzahl Arbeitsplätze1612KopierlizenzEine Kopierlizenz kann zusätzlich zur entsprechenden Mehrplatzlizenz (hier min. 6 Arbeitsplätze) erworben werden. Sie erlaubt die unbeschränkte Weitergabe von Kopien der Software an Studenten/Schüler der entsprechenden Abteilung für den ausbildungsbegleitenden Einsatz.
Virt. Anlagenmodell „Smart Car“ (Schnittstelle angeben!)49,00250,00390,00195,00

Preis(e) netto zuzüglich Mehrwertsteuer

Auf Anfrage bieten wir dieses Prozessmodell auch für andere Schnittstellen an.
