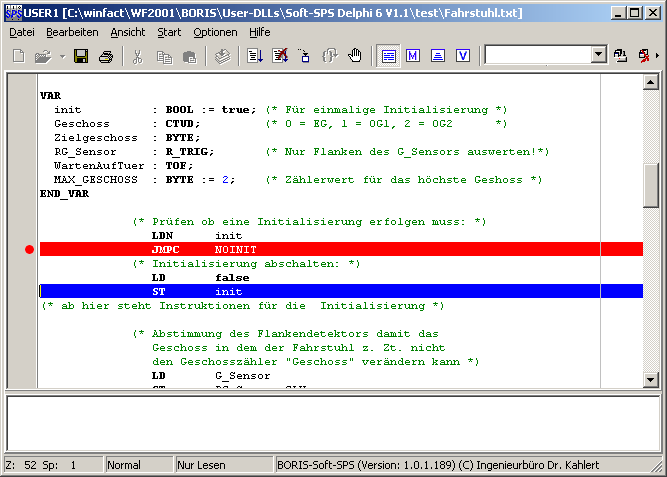

Bislang war es aufwändig, steuerungstechnische Aufgaben in WinFACT bzw. BORIS zu erledigen. Mit Hilfe der Soft-SPS kann diese Anforderung nun in standardisierter Form erfolgen. Die SPS enthält eine vollwertige integrierte Entwicklungsumgebung zur Eingabe der Anweisungsliste. Die wesentlichen Merkmale der Umgebung sind:
 |
Syntaxhervorhebung |
|
Intelligente automatische Codevervollständigung |
|
Schneller Compiler |
|
Debuggingmöglichkeiten wie Haltepunkte, Variablenauswertung und Aufspüren von Speicherveränderungen |
|
Speichern von Ansichten |
| Weitere Stichpunkte: | |
|
Definition von Ein- und Ausgangsvariablen sowie lokalen Variablen |
|
Direkt adressierbarer Merkerspeicherbereich |
|
Datentypen {BOOL, BYTE, INT, DINT, WORD, DWORD, REAL, TIME} |
|
Operatoren zum Laden und Speichern {LD, LDN, ST, STN, STC, STCN} |
|
Boolesche Operatoren {SET, RES, AND, OR, XOR, NOT, ANDN, ...} und Vergleichsoperationen {LT, LT(, LE, LE(, EQ, EQ(, ...} |
|
Arithmetische Operatoren {ABS, NEG, MUL, MUL(, DIV, DIV(, MOD, LN, EXP, ...} |
|
Sprungfunktionen {JMPL, JMP, JMPC, JMPCN, RET, RETC, RETCN} |
|
Schiebeoperationen {SHL, SHR, ROL, ROR} |
|
Implizite Typkonvertierung |
|
Explizite Typkonvertierung |
Die SPS kann in zwei verschiedenen Betriebsarten benutzt werden (siehe nachfolgende Bildschirmgrafiken):
|

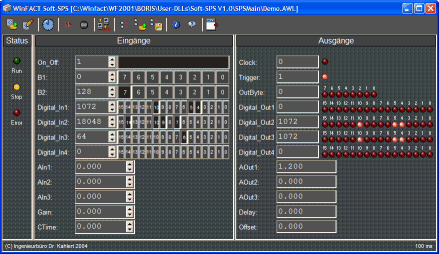

Als Stand-Alone-System mit interaktiver Ein- und Ausgabe von Variablen oder Datenaustausch über DDE, OPC, den Flexible Animation Builder oder z. B. A/D-D/A-Karten, USB-Module o. ä. Für diese Betriebsart ist KEINE Lizenz von BORIS oder anderen WinFACT-Modulen erforderlich! |
|

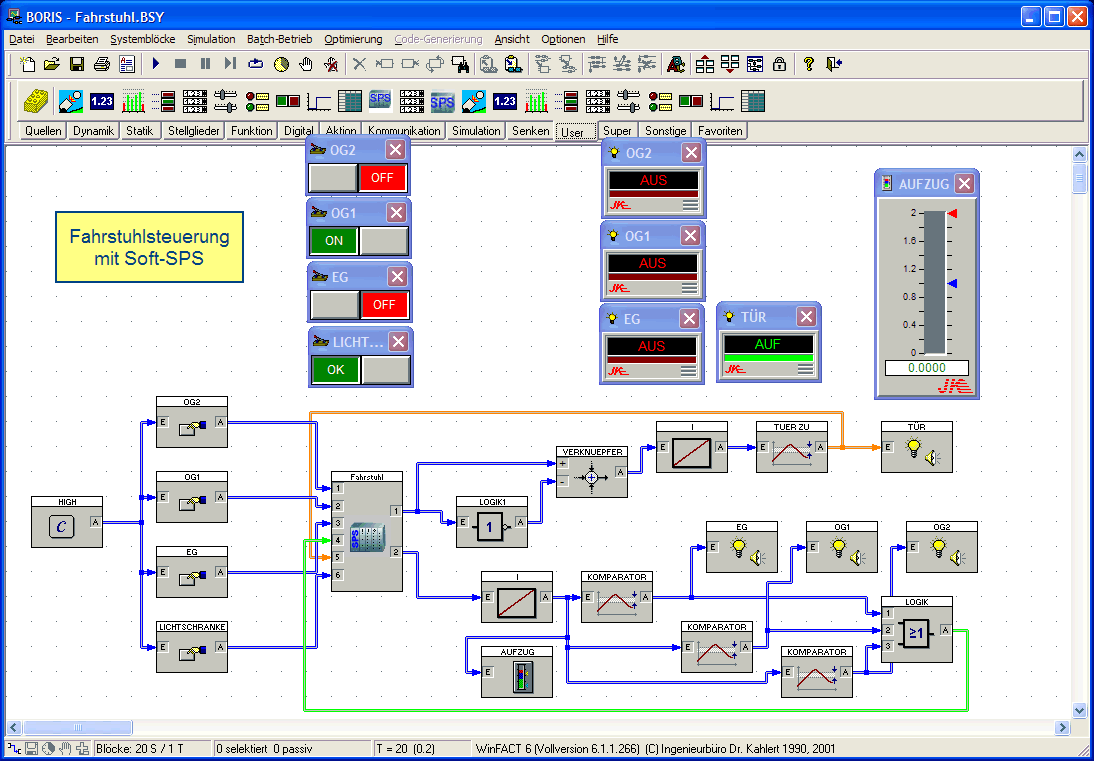

Als Systemblock für das blockorientierte Simulationssystem BORIS (WinFACT 6) |
über entsprechende Bedien- bzw. Visualisierungselemente (Originalgröße anzeigen).

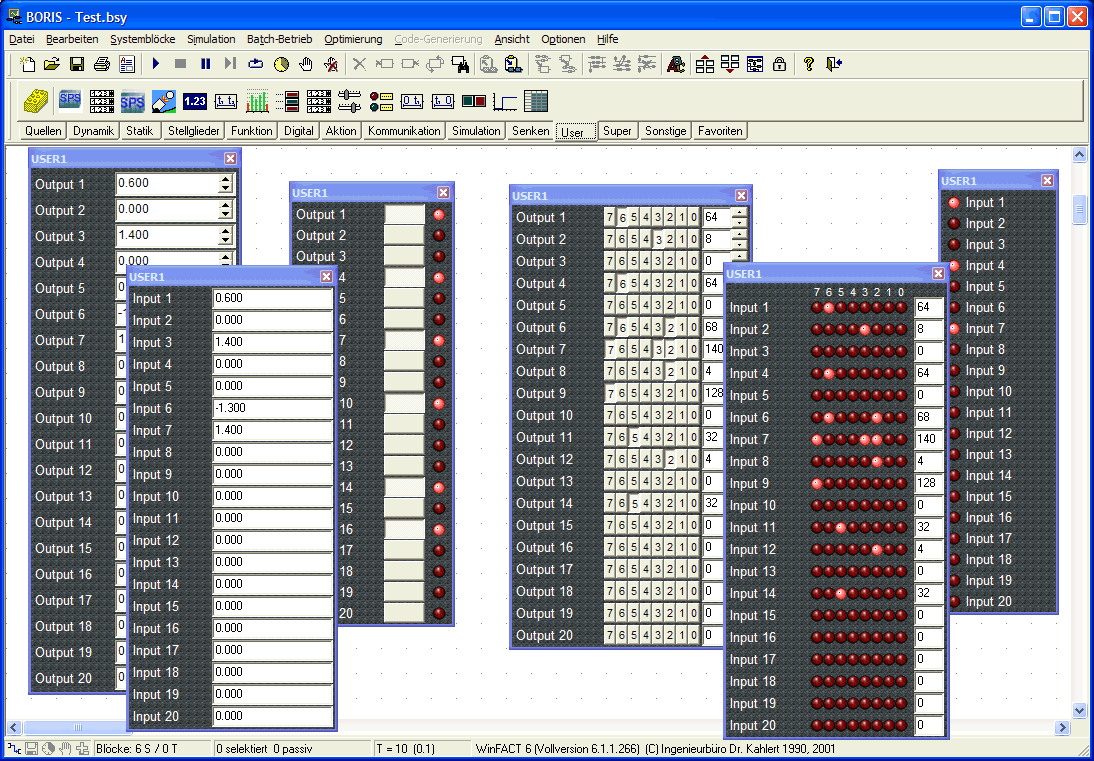

Soft-SPS-Bedien- und Visualisierungselemente (Originalgröße anzeigen) |
Der Lieferumfang der Soft-SPS umfasst jeweils sowohl das Stand-Alone-System als auch den BORIS-Block. Weiterhin ist eine Vielzahl von speziellen Bedien- und Anzeigekomponenten eingeschlossen, die wie "normale" BORIS-Blöcke benutzt werden können und eine besonders komfortable und anschauliche Datenein- und -ausgabe ermöglichen, sowie ein Logikanalysator (siehe nebenstehende Bildschirmgrafiken). |
Logikanalysator (Originalgröße anzeigen) |
Zur Soft-SPS ist optional ein AWL-Konverter (Screenshot) verfügbar, der STEP 7-Projekte in Anweisungsliste (AWL) nach dem von der WinFACT-Soft-SPS unterstützten IEC 61131-Programmierstandard umsetzt, sodass der Anwender seine STEP 7-Programme unmittelbar übernehmen kann.
Neben der Vollversion (beliebig umfangreicher AWL-Code) steht speziell für Ausbildungszwecke auch eine preisgünstige Light Edition (maximal 50 Anweisungen) zur Verfügung. Da die Stand-Alone-SPS autark, d. h. auch ohne Vorhandensein anderer WinFACT-Module (wie BORIS) arbeitet, ist somit ein äußerst kostengünstiger Einstieg in die SPS-Technik möglich, der dann zu einem späteren Zeitpunkt bei Bedarf durch die Integration der Soft-SPS in die blockorientierte Simulationsumgebung BORIS "aufgewertet" werden kann. Ergänzend dazu wird zur Einarbeitung in die SPS-Technik oder zu Schulungszwecken in Kürze ein regelungstechnisches Praktikum zum Thema "SPS-Technik und -Programmierung" erhältlich sein.
 |
Demo-Version der WinFACT-Soft-SPS (als Stand-Alone-Version und BORIS-Block) |
|
|
PowerPoint-Präsentation der WinFACT-Soft-SPS |
 |
Produktinformation "WinFACT-Soft-SPS" |
| Preise: | ||||
| Einzelplatzlizenz Industrie: | EUR | Studienlizenz: | EUR | |
| Professional Edition | 1.290,00 | 1.290,00 | ||
| Light Edition (max. 50 Instruktionen) | 750,00 | 750,00 |
Die aktuellen Preise aller Produkte entnehmen Sie bitte unseren Preislisten!
