Regelungstechnische Kompaktmodelle

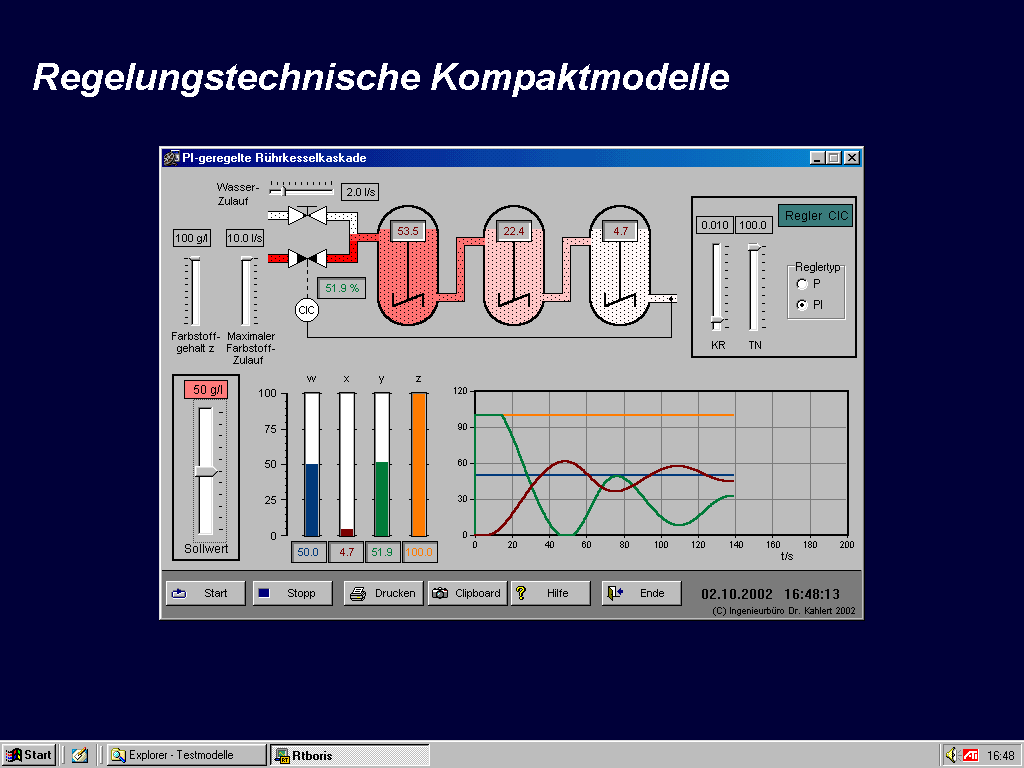

Screenshot RT-Kompaktmodell RührkesselkaskadeDie Regelungstechnischen Kompaktmodelle stellen eine preisgünstige Alternative oder auch Ergänzung zu unserem regelungstechnischen Programmsystem WinFACT dar. Jedes Modell vereinigt dabei alle Bedien-, Visualisierungs- und Auswertefunktionen unter einer einheitlichen, kompakten Oberfläche. Alle Modelle sind Ready-to-use, d. h. ohne vorherige Konfigurierung, Parametrierung o. ä. einsatzbereit. Ein Wirk- bzw. Blockschaltbild erläutert jeweils den behandelten Prozess. Alle wesentlichen Größen und Parameter können auf einfache Weise z. B. über Schieberegler eingestellt und ihre Auswirkung unmittelbar in der Simulation überprüft werden. Balkendiagramme, numerische Anzeigen sowie Zeitverlaufsdiagramme stellen die erhaltenen Ergebnisse in übersichtlicher Form dar. Die integrierte Online-Hilfe liefert bei Bedarf Hintergrundinformationen über den zugrunde liegenden Regelkreis.

Animation RT-Kompaktmodell Verladebrücke

Jedes Regelungstechnische Kompaktmodell besteht aus zwei Teilmodellen:

Das erste Teilmodell ermöglicht zunächst die Analyse der Regelstrecke, beispielsweise zur experimentellen Ermittlung der Streckenparameter. Dazu kann die Stellgröße jeweils über einen Schieberegler vorgegeben und über einen Schalter aktiviert werden. Das zweite Teilmodell ermöglicht dann die Untersuchung des geschlossenen Regelkreises bei Einsatz unterschiedlicher Reglertypen und -parameter.

Wesentlich dabei: Die Modelle sind stand-alone fähig, d. h. für ihre Nutzung ist keine WinFACT-Lizenz erforderlich!

Zurzeit sind folgende Kompaktmodelle verfügbar (die Oberflächen wurden mit unserem Flexible Animation Builder erstellt):

Grafik-Vorschau (Strecke oben / Kreis unten)
Grafik-Vorschau (Strecke/Kreis) Kurzbeschreibung

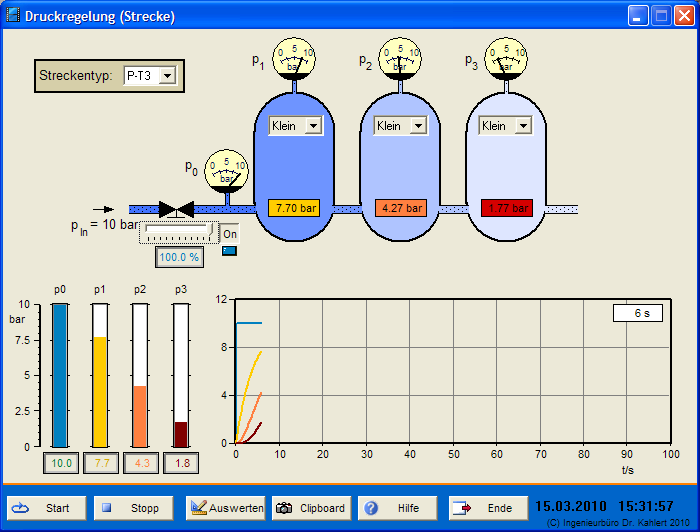

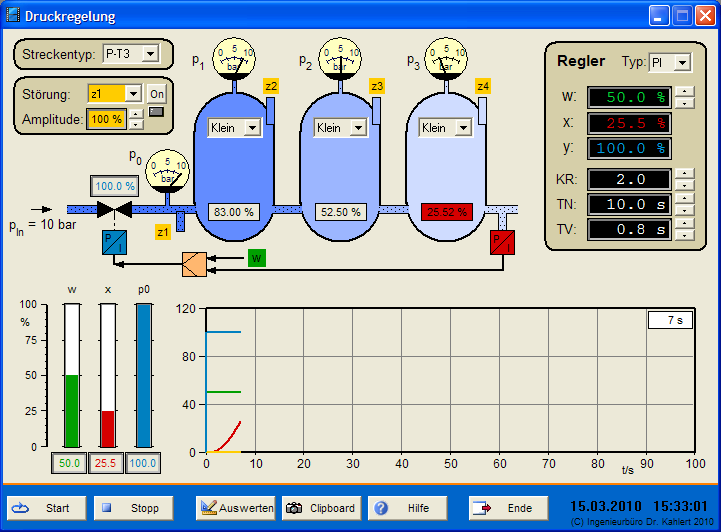

Screenshot Screenshot Druckregelung
Screenshot Screenshot Motor-Drehzahlregelung
Screenshot Screenshot Raumtemperaturregelung
Screenshot Screenshot Lichtstreckenregelung
Screenshot Screenshot Zustandsregelung Verladebrücke
Screenshot Screenshot Mischbatterie (Mehrgrößenregelung)
Screenshot Screenshot Regelung einer PT2-Strecke
Screenshot Screenshot Füllstandsregelung
Screenshot Screenshot Regelung einer Rührkesselkaskade
Screenshot Screenshot Rührkesselreaktor mit Kaskadenregler
Screenshot Screenshot Spindelantrieb (Strecke ohne Ausgleich)
Screenshot Screenshot Temperaturregelung mit PI-/Zweipunkt-/Dreipunktregler
Screenshot Screenshot Dreitanksystem
Screenshot Screenshot Gleichlaufregelung
Screenshot Screenshot Flugzeug-Lageregelung

Eine Vielzahl weiterer Modelle sowie ausführliche Versuchsanleitungen befinden sich in Vorbereitung und werden in Kürze verfügbar sein. Gerne erstellen wir auf Anfrage auch Modelle nach Ihren konkreten Vorstellungen!

Hinweis: Nach der Installation der Kompaktmodelle starten Sie diese über das Windows-Startmenü (Start | Programme | Regelungstechnische Kompaktmodelle | ...), nicht durch Laden der entsprechenden BSY-Datei in BORIS!

Preise
Regelungstechnisches Kompaktmodell (Einzelmodell)
Anzahl Arbeitsplätze
EUR
1 AP
49,00
10 AP
195,00
Kopierlizenz
97,50
Satz Regelungstechnische Kompaktmodelle, komplett
Anzahl Arbeitsplätze
EUR
1 AP
295,00
10 AP
1.150,00
Kopierlizenz
575,00

Preis(e) netto zuzüglich Mehrwertsteuer

RT-Kompaktmodell: "Spielwiese"

Unsere Regelungstechnik-Spielwiese stellt ein "All-in-One"-Kompaktmodell dar, das über insgesamt sechs unterschiedliche Regelstrecken verfügt und damit eine Vielzahl von Experimenten erlaubt. Die Experimente werden auf einfache Weise wie bei einer realen Experimentierumgebung durch das Stecken von Jumpern konfiguriert.

Die Leistungsmerkmale der Regelungstechnik-Spielwiese im Einzelnen:

Unser Einführungsvideo erläutert Ihnen die Handhabung.

Die Regelungstechnik-Spielwiese eignet sich damit hervorragend als Ergänzung oder auch Alternative zu unseren bewährten regelungstechnischen Kompaktmodellen.

Alle auf der Spielwiese verfügbaren Regelstrecken werden zudem als Superblöcke für das blockorientierte Simulationssystem BORIS mitgeliefert, sodass sie bei Bedarf auch innerhalb von BORIS verwendet werden können.

Einführungspreise
Regelungstechnisches Kompaktmodell "Spielwiese"
Anzahl Arbeitsplätze
EUR
1 AP
195,00
10 AP
495,00
Kopierlizenz
247,50

Preis(e) netto zuzüglich Mehrwertsteuer

RT-Kompaktmodell: "Heizungsregelung mit Solar-Brauchwasser­unterstützung"

Als Ergänzung unserer regelungstechnischen Kompaktmodelle bieten wir das Modell "Heizungsregelung mit Solar-Brauchwasserunterstützung" mit folgenden Leistungsmerkmalen an:

Eine Demo-Version des Modells kann aus dem Download-Bereich heruntergeladen werden.

Preise
Regelungstechnisches Kompaktmodell "Heizungsregelung mit Solar-Brauchwasserunterstützung"
Anzahl Arbeitsplätze
EUR
1 AP
95,00
10 AP
350,00
Kopierlizenz
175,00

Preis(e) netto zuzüglich Mehrwertsteuer

Die aktuellen Preise aller Produkte entnehmen Sie bitte unseren Preislisten!

Unsere Virtuelle Anlagenmodelle für die Automatisierungstechnik stellen eine preisgünstige Alternative zu realen Versuchsaufbauten dar.
