Der wesentliche Schritt ist der zweite, das Schreiben der Protokolle. An diesem Punkt setzt aber genau das mächtigste Werkzeug der BORIS RS-232-Schnittstelle an. Durch eine Tabellenstruktur sehen Sie in übersichtlicher Weise, was zu senden und zu empfangen ist. Ferner können Sie durch Knopfdruck festlegen, welche Datentypen (Byte, Word, ASCII-Zeichen, etc.) Sie senden oder empfangen wollen und welcher Sende- oder Empfangstabelleneintrag als Blockeingang bzw. -ausgang interpretiert werden soll. Es geht sogar noch weiter: Durch das Einfügen von Funktionen sind Sie in der Lage, sich auf andere Felder zu beziehen und Operationen auf Felder auszuüben. Tabelleneinträge, die Funktionen beinhalten, werden abgearbeitet, aber nicht versendet. Mit Ihnen sind auch Typkonvertierungen und Schleifenkonstrukte möglich. Bei der Entwicklung Ihrer Protokolle ist die Debugging-Unterstützung ein sehr hilfreiches Tool. Sie können hier Schritt für Schritt verfolgen, wie das von Ihnen definierte Protokoll arbeitet.

Einige Anwendungsbereiche der RS-232-Schnittstelle von BORIS:

	Kommunikation mit einfachen Systemen mit RS-232 Unterstützung wie z. B. anderen PCs
	Komplexere Bussysteme wie z. B. Profibus, CAN-Bus, etc.
	Modemanbindung für die Fernabfrage von Systemen
	SPS-Anbindungen
und, und, und...

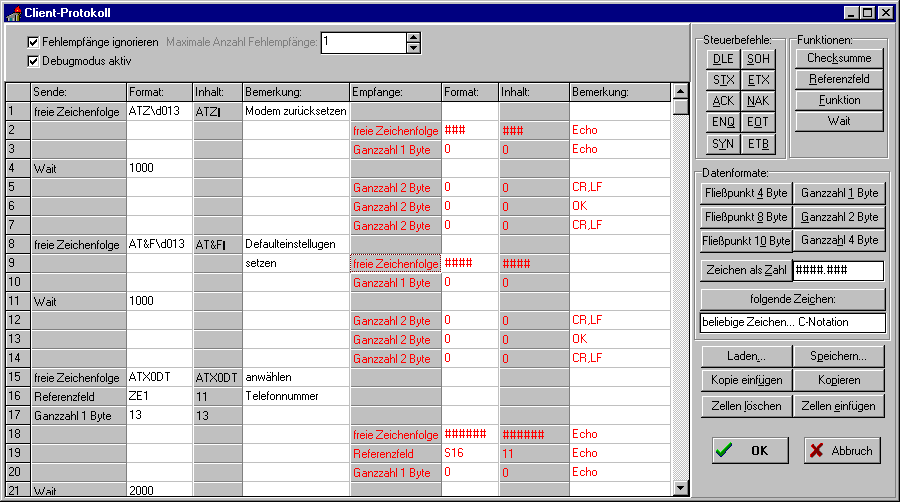

Nachfolgender Screenshot zeigt einen beispielhaften Dialog zur Definition des Schnittstellenprotokolls.

Originalgröße anzeigen

Downloaden Sie für weitere Informationen die zugehörige Dokumentation!
