Das PID Design Center für BORIS
 |
Einstellregeln nach Chien, Hrones und Reswick |
|
Einstellregeln nach Oppelt |
|
Entwurf anhand von Faustformeln |
|
Einstellregeln nach Rosenberg |
|
Einstellregeln nach Ziegler/Nichols |
|
Schwingversuch nach Ziegler/Nichols |
|
Entwurf nach der T-Summen-Regel |
|
Entwurf nach dem Betragsoptimum |
|
Einstellregeln nach Takahashi |
Für die Streckenanalyse und den Reglerentwurf reicht es aus, dem PID Design Center-Systemblock die Streckenein- und -ausgangsgröße zuzuführen. Beide Größen können dann innerhalb des Entwurfsfensters vor dem Reglerentwurf auf einen frei wählbaren Arbeitspunkt normiert und bei Bedarf auf ein Zeitfenster beschränkt werden. Die jeweils verwendete Einstellregel wird zur Kontrolle grafisch angezeigt. Weitere Einstellregeln befinden sich in Vorbereitung.
Einige weitere Leistungsmerkmale des Moduls:
|
Optionaler Steuereingang zur Triggerung der Datenaufnahme |
|
Parallele Anzeige von Original- und normierten Daten |
|
Messcursor in allen Ansichten (z. B. zum manuellen Anlegen und Ausmessen der Wendetangente oder der Dauerschwingung) |
|
Freie Wahl des betrachteten Zeitfensters |
|
Freie Wahl der Abtastzeit beim Entwurf zeitdiskreter Regler |
|
Drucken und Speichern von Ergebnissen |
|
Direktübernahme der PID-Parameter in BORIS-PID-Blöcke über die Zwischenablage (ab WinFACT 6) |
|
Umfangreiche Online-Hilfe und Online-Dokumentation |
|
Geeignet für alle WinFACT-Versionen ab WinFACT 98 |

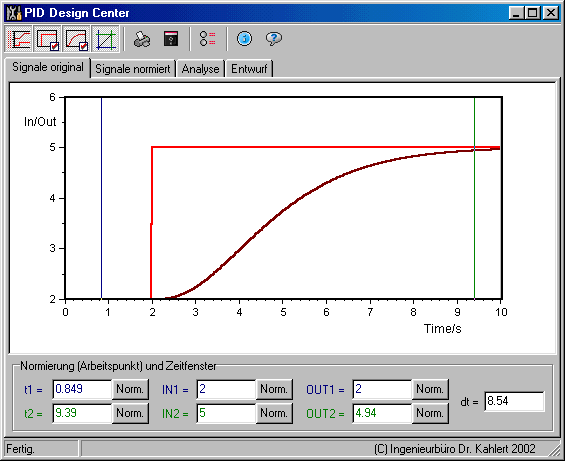

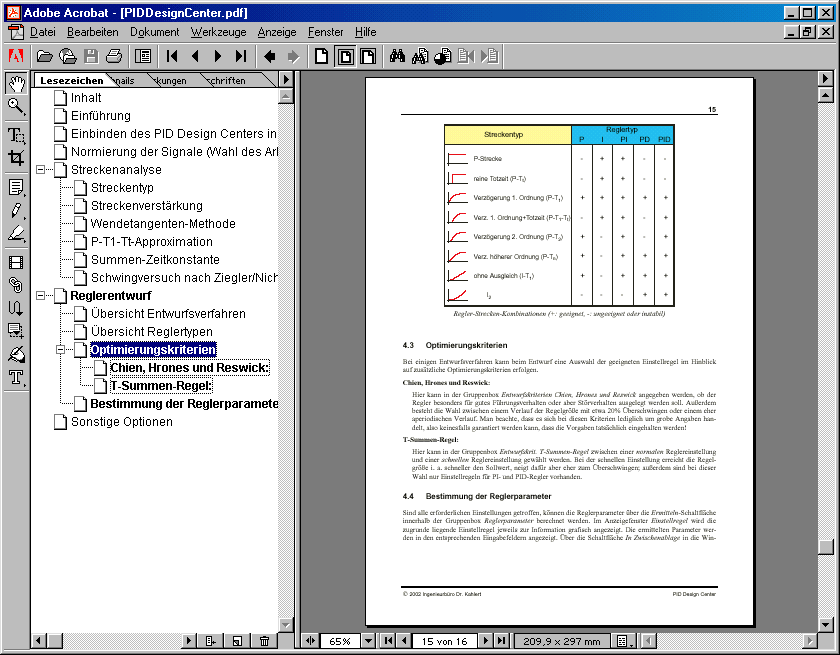

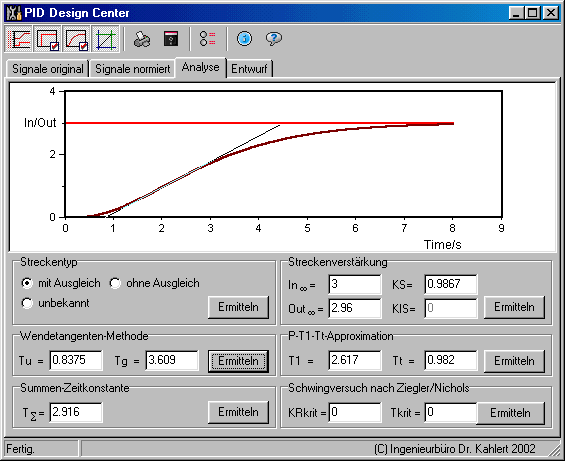

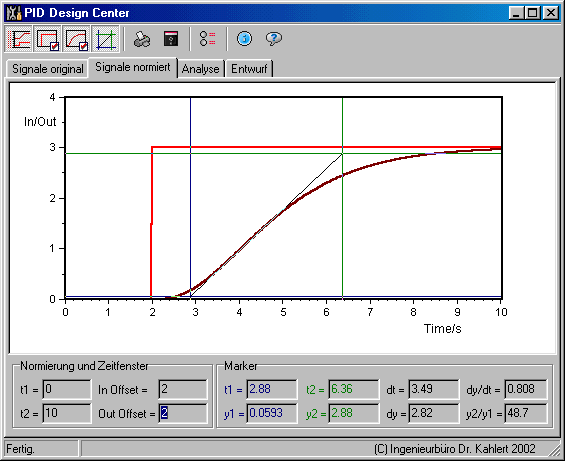

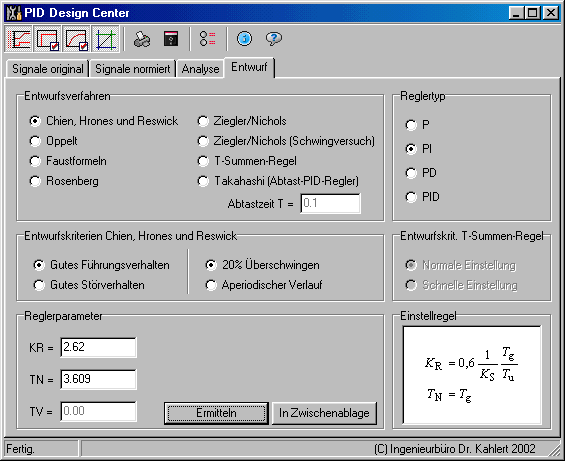

Nachfolgende Grafiken geben Ihnen einen ersten Eindruck von den Möglichkeiten des Moduls. Überzeugen Sie sich selbst und testen Sie die Demo-Version aus unserem Download-Bereich!
|
|
|
|
|
 |
Produktinformation "PID Design Center" |
| Preise: | ||
| Einzelplatzlizenz Industrie: | EUR | 390,00 |
| Studienlizenz: | EUR | 390,00 |
Die aktuellen Preise aller Produkte entnehmen Sie bitte unseren Preislisten!
