AutoCode-Generierung für das Starter Kit TMS320C6713 DSK
von Texas Instruments
Der AutoCode-Generator von WinFACT/BORIS erzeugt auf Knopfdruck den C-Code für ein entsprechendes Echtzeitprogramm, das auf dem DSP-Starter Kit TMS320C6713 DSK von Texas Instruments abläuft. Durch den DSP, der mit 225MHz arbeitet und 1350 Millionen Fließkommaoperationen in einer Sekunde ausführen kann, sind komplexere Regelungen auch mit hohen Abtastraten möglich.
Durch konsequente Umsetzung unserer Kundenanregungen haben wir letztendlich eine Plattform für die komfortable Entwicklung eines Automatisierungssystem geschaffen, das auch hohen Ansprüchen gerecht wird. Die 4 analogen Eingänge und 4 analogen Ausgänge sind durch die 16-Bit Wandlungsbreite sehr genau und lassen sich direkt unter BORIS "verdrahten". Innerhalb weniger Minuten können Sie so Regelungen erstellen, die im Echtzeitbetrieb auf der Hardware laufen. Das Echtzeitverhalten selbst wird durch einen 32-Bit Hardware-Timer, der mit 225/4 MHz getaktet ist, erzeugt. Somit sind sowohl Abtastraten im Mikrosekundenbereich als auch im Sekundenbereich möglich. Die zur Programmierung erforderliche Entwicklungsumgebung wird von Texas Instruments mit dem Starter Kit ausgeliefert. Durch den modularen Aufbau können Sie die Hardware schnell an andere Gegebenheiten anpassen. (Für eine vergrößerte Ansicht klicken Sie bitte auf nebenstehende Grafik.)

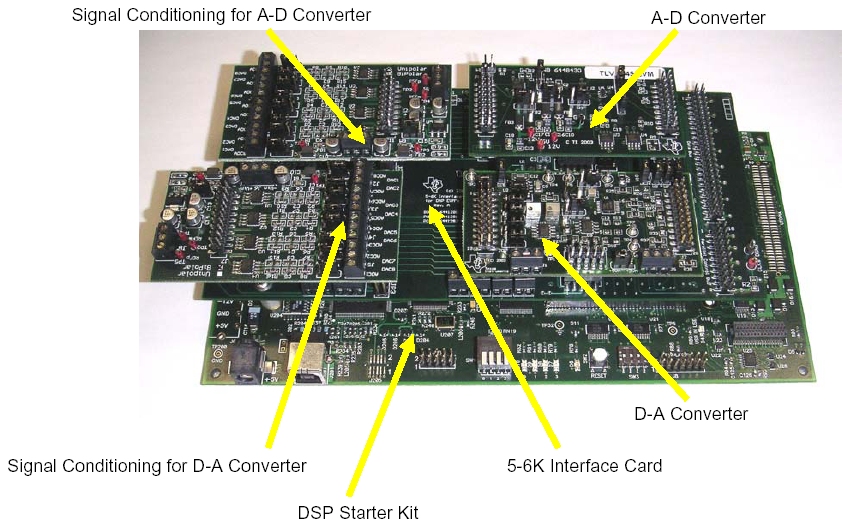

| Für den durch den AutoCode-Generator unterstützten Aufbau benötigen Sie die folgenden Komponenten: | |
 |
TMS320C6713 DSK (Starter Kit von Texas Instruments inkl. Entwicklungsumgebung Code Composer Studio) |
|
5-6K Interface Karte |
|
DAC8534EVM (4-Kanal DA-Wandler, 16 Bit) |
|
ADS8361EVM (4-Kanal AD-Wandler, 16 Bit) |
|
DAPSIGCNDBRDUNPEVM (Signalkonditionierung für AD/-DA-Wandler: 0..5V) |
Die oben aufgeführten Module werden vom AutoCode-Generator in einer fest vorgegebenen Weise unterstützt. Da der BORIS-Autocode-Generator jedoch ausschließlich über Quelltextdateien und nicht über Binärdateien arbeitet, sind eigene Anpassungen jederzeit möglich. Das Starter Kit stellt mit 8 MB SDRAM und 512 KWord Flash genügend Resourcen für Daten und Programmcode zur Verfügung. Der Flashspeicher ermöglicht es, ein erzeugtes Programm dauerhaft auf der Hardware abzulegen, sodass das System nach dem Einschalten der Spannungsversorgung direkt mit der Ausführung beginnen kann. Die hierzu erforderlichen Programme sind ebenfalls im Softwarepaket von TI enthalten.
Standardmäßig werden durch die obigen Komponenten folgende Kanäle unterstützt:
|
4 Onboard-LEDs |
|
4 Onboard-DIP-Schalter |
|
4 16-Bit A/D 0..5V |
|
4 16-Bit D/A 0..5V |
